SMD Dizgi: Yüzey Montaj Süreci ve Teknolojisi

SMD dizgi (Surface Mount Device assembly), elektronik komponentlerin PCB'nin yüzeyindeki bakır pad'lere — yani delik açmadan — yerleştirilip lehimlenmesi sürecidir. 1980'lerden itibaren THT'nin yerini büyük ölçüde almıştır; çünkü daha küçük komponentlere, daha yüksek üretim hızına ve çok daha yoğun devre yerleşimine imkân tanır. Akıllı telefonlardan otomotiv kontrol kartlarına kadar günümüz elektroniklerinin neredeyse tamamı SMD dizgi ile üretilir.

SMD dizgi süreci üç ana adımdan oluşur. İlki solder paste (lehim macunu) basımıdır: stencil adı verilen lazer kesim ince çelik şablonla PCB üzerindeki pad'lere kontrollü miktarda macun uygulanır. İkinci adım, pick & place makinesinin komponentleri (direnç, kondansatör, IC, BGA vb.) reel/tray taşıyıcılardan alıp PCB üzerindeki doğru konuma yerleştirmesidir. Üçüncü ve son adım reflow lehim aşamasıdır: PCB, sıcaklığı kademeli yükselen reflow fırınından geçirilir, macun erir ve komponentleri pad'lere kalıcı olarak bağlar.

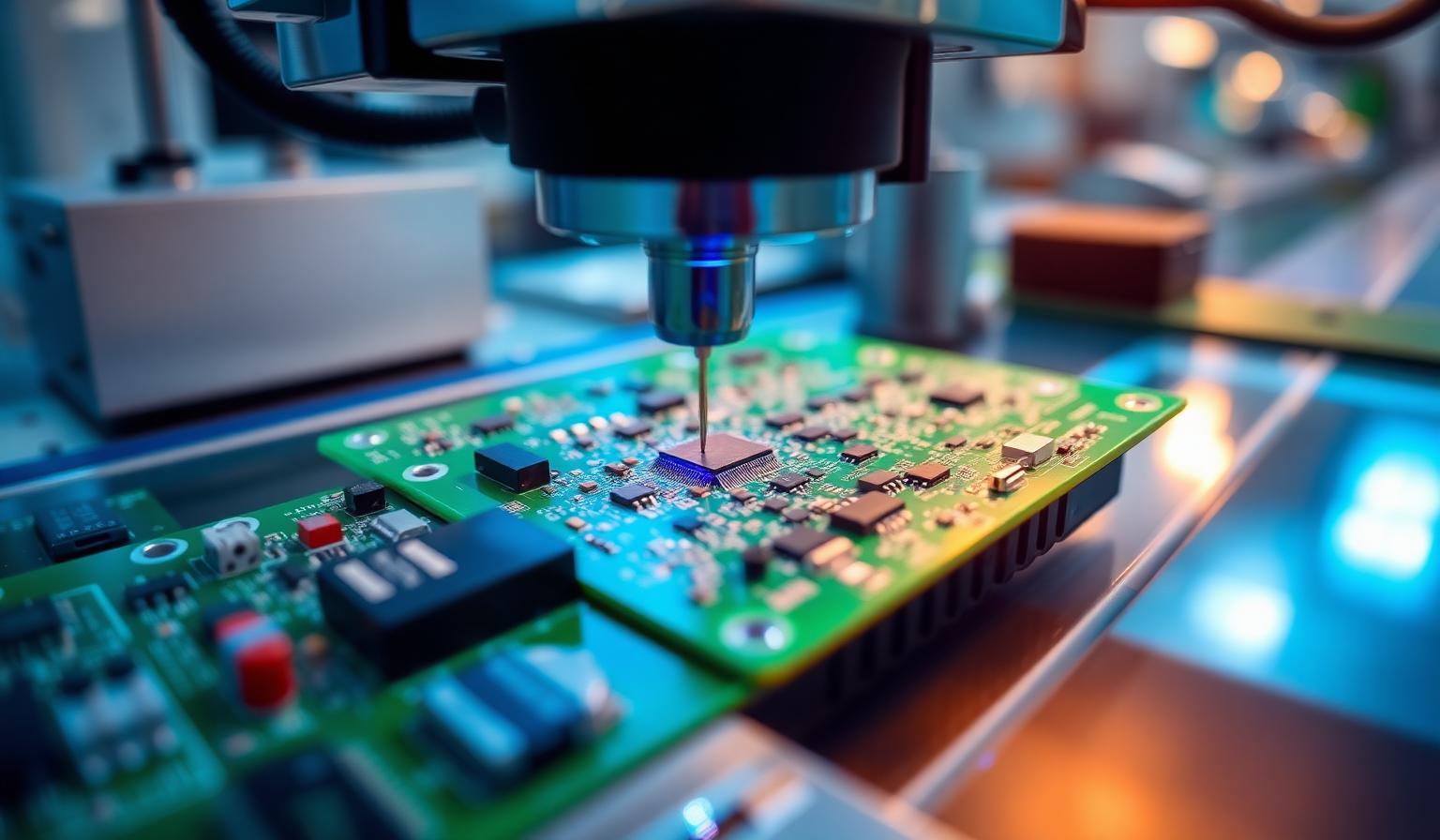

SMD dizgi makineleri yüksek doğruluk için vision sistemleriyle donatılmıştır; her komponentin polaritesi ve oryantasyonu yerleştirme öncesi kontrol edilir. Modern hatlarımız 01005 (0.4 × 0.2 mm) gibi gözle zor görülen pasif bileşenlerden 0.3 mm pitch BGA paketlerine kadar geniş bir yelpazede smd dizgi yapabilir. Saatte 30.000'i aşan yerleştirme hızı sayesinde seri üretim ekonomik kalır.

Kalite kontrol, SMD dizgide üretim kadar kritiktir. SPI (solder paste inspection) macun miktarını üretim öncesi denetler; AOI (automatic optical inspection) dizgi sonrası lehim noktalarını görüntü işlemeyle inceler; gözle görünmeyen BGA ve QFN paketleri için X-Ray ile lehim toplarının iç görüntüsü alınır. Dizgi Hizmeti'nde AOI standart, X-Ray gerektiğinde her zaman uygulanan bir adımdır.

SMD dizgi fiyatı; komponent sayısı, paket tipi (BGA, QFN, fine-pitch gibi karmaşık paketler işçilik süresini artırır), katman sayısı ve sipariş adedine göre değişir. Adet arttıkça stencil ve kurulum maliyetleri dağıldığı için birim maliyet ciddi şekilde düşer. SMD dizgi teklifi almak için online formdan Gerber, BOM ve pick & place dosyalarınızı yükleyebilirsiniz.

SMD dizgi sürecinin başarısı; doğru DFM analizi, doğru solder paste reolojisi, doğru reflow profili ve disiplinli kalite raporlamasıyla sağlanır. Mühendis ekibimiz her projeyi üretim öncesi gözden geçirir; pad geometrisi, termal yönetim ve panel optimizasyonu konularında öneriler sunar.
