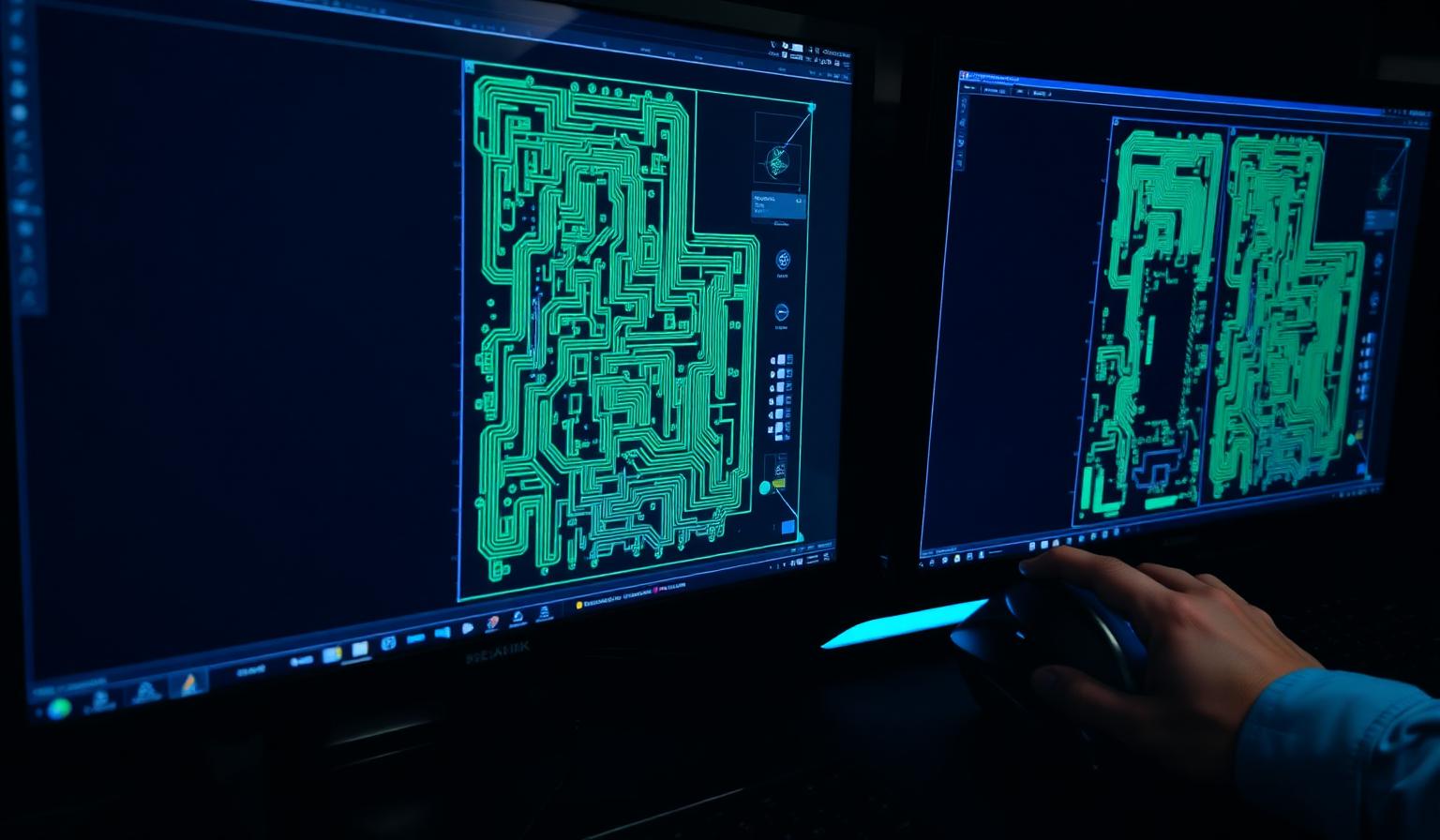

PCB Çizim ve Layout Tasarım Hizmeti

Pcb çizim, bir elektronik tasarımın hayata geçebilmesi için belki de en kritik mühendislik aşamasıdır. İyi yapılan bir layout; üretim verimliliğini, EMC performansını, ısı yönetimini ve sahada güvenilirliği doğrudan belirler. Hızlıca bir layout çıkarmak yerine; üretim, test ve kullanım koşullarına göre optimize edilmiş bir layout çıkarmak büyük fark yaratır.

Hizmet kapsamımızda şematik girişi, kütüphane (footprint) yönetimi, çok katmanlı stack-up planlama, empedans kontrollü iz tasarımı, güç bölmesi ve toprak düzlem stratejisi, EMC/EMI optimizasyonu ve son aşamada üretim için Gerber, NC drill ve pick & place çıktıları yer alır. Tüm çıktılar IPC-2221 ve IPC-7351 standartlarına uygun hazırlanır.

Tasarım araçları olarak Altium Designer, KiCad ve Eagle ile çalışıyoruz. Müşterinin tercih ettiği ortamda devam etmek mümkündür; mevcut projelerinizi açmak ve revize etmek için her üç araçta da deneyimli kadromuz vardır. Versiyon kontrolü için Git tabanlı süreçleri tercih ediyor, müşteriye düzenli commit raporları sunuyoruz.

Pcb çizim hizmetinin asıl gücü, üretim ortamıyla aynı çatı altında olmasıdır. Tasarımcımızın bir sonraki kapısı dizgi hattıdır; bu sayede üretim hatalarına yol açabilecek detaylar (pad geometrisi, solder mask açıklığı, panel yapısı, fiducial yerleşimi) daha tasarım aşamasında çözülür. Bu yaklaşım, ilk denemede çalışan kart oranınızı belirgin biçimde artırır.

Pcb çizim talebiniz için elinizde sadece şematik veya hatta sadece blok diyagram olması yeterlidir. Online formdan veya doğrudan e-postayla mevcut belgelerinizi iletin, tasarım kapsamını netleştirelim ve sabit fiyatlı teklifi 48 saat içinde paylaşalım.
