Dizgi Nedir? PCB Dizgi Süreci Baştan Sona

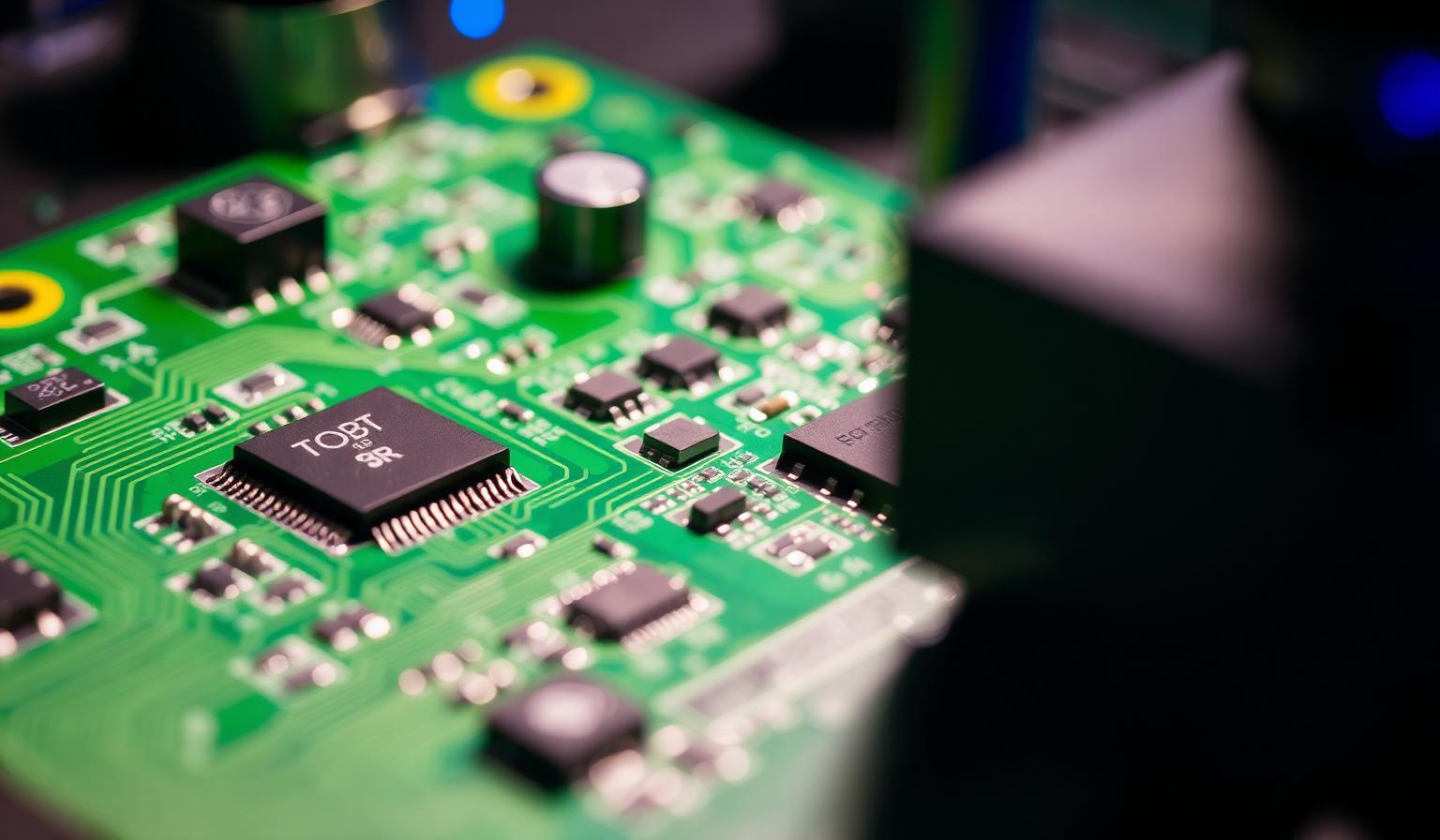

Dizgi; elektronik bileşenlerin baskı devre kartı (PCB) üzerine doğru konum, polarite ve lehim kalitesinde monte edilmesi sürecidir. Bu rehberde dizginin ne olduğunu, hangi yöntemlerle yapıldığını ve süreç adımlarını ayrıntılı açıklıyoruz.

Dizgi, elektronik üretimin kalbidir. Tasarımcının çizdiği şematik ve PCB layout dosyaları, dizgi aşamasında fiziksel bir karta dönüşür. Bu süreç, mikro boyutlu komponentlerin pad adı verilen lehim alanlarına milimetrenin yüzde biri hassasiyetinde yerleştirilmesini ve ardından eriyen lehim aracılığıyla kalıcı olarak sabitlenmesini kapsar. Kısaca dizgi, 'kartın canlandırıldığı' adımdır.
Teknik bir tanımla dizgi, IPC-A-610 standardında belirtilen kabul kriterleri çerçevesinde bileşenlerin PCB üzerine elektriksel ve mekanik olarak bağlanmasıdır. Dizginin iki ana yöntemi vardır: SMD (Surface Mount Device — yüzey montaj) ve THT (Through-Hole Technology — delik içi montaj). Modern elektronik üretiminin yaklaşık %90'ı SMD yöntemiyle gerçekleştirilirken, yüksek mekanik dayanım gerektiren konnektörler ve güç bileşenleri için THT tercih edilmeye devam etmektedir.
SMD dizgi sürecinde bileşenler PCB'nin yüzeyine yerleştirilir; pin ya da bacaklar deliğe sokulmaz. Pick & place adı verilen yüksek hızlı dizgi makineleri saniyede onlarca komponenti hassasiyetle yerleştirir. Ardından PCB, reflow fırınından geçirilir; önceden sürülmüş solder paste (lehim macunu) erir ve bileşenleri yüzeye sabitler. THT dizgide ise bileşenin uzun bacakları PCB üzerindeki deliklerden geçirilir, alt yüzeyde dalga lehim veya selektif lehim ile bağlanır.
Bir dizgi sürecinin tipik adımları şunlardır: (1) DFM analizi — Gerber, BOM ve pick & place dosyalarının üretilebilirlik kontrolü; (2) Stencil hazırlığı ve solder paste basımı; (3) SPI ile macun denetimi; (4) SMD yerleştirme; (5) Reflow lehim; (6) THT/selektif lehim; (7) AOI ve gerektiğinde X-Ray inceleme; (8) Fonksiyonel test ve paketleme. Her adımda kalite kontrol noktaları bulunur, çünkü dizgi hataları sonradan tespit edildiğinde maliyet katlanarak artar.
Dizgi sadece teknik bir operasyon değil; mühendislik disiplinidir. Doğru lehim profili, doğru stencil kalınlığı, doğru komponent oryantasyonu ve doğru ESD (statik elektrik) koruması olmadan en pahalı makineler bile kaliteli sonuç üretemez. Bu nedenle 'dizgi hizmeti veren firmalar' arasında seçim yaparken mühendislik desteğinin niteliğini, kalite süreçlerinin şeffaflığını ve raporlama disiplinini değerlendirmek gerekir.
Dizgi Hizmeti olarak SMD ve THT yöntemlerinin her ikisini de IPC Class 3 standardında, AOI ve X-Ray dahil tam kalite zinciriyle sunuyoruz. Numune üretiminden seri üretime geçişte aynı program, aynı stencil ve aynı parametreler kullanıldığından sonuçlar tutarlı kalır. Dizgi süreciniz için ayrıntılı bilgi almak ya da Gerber + BOM dosyalarınızla teklif almak için iletişime geçebilirsiniz.
Tasarımdan üretime tek elden
Dizgi Nedir? PCB Dizgi Süreci Baştan Sona sürecini, aynı çatı altındaki dizgi ve montaj hattımızla birleştiriyoruz. Aşağıdaki bağlantılardan ilgili hizmetimize ulaşabilir veya doğrudan teklif alabilirsiniz.
Neden Dizgi Hizmeti?
Net tanım, net süreç
Dizginin her adımı dokümante, izlenebilir ve denetlenebilir.
SMD + THT yetkinliği
Hem yüzey montaj hem delik içi montajda karma teknoloji desteği.
IPC-A-610 Class 3
Tıbbi, savunma ve otomotiv standardında kabul kriterleri.
Mühendislik desteği
DFM, profil optimizasyonu ve raporlama her teklife dahil.
Sıfır adetten seri üretime
Aynı süreç disipliniyle numuneden seri üretime tutarlı kalite.
Şeffaf raporlama
AOI ve X-Ray sonuçları her parti için müşteri ile paylaşılır.
Süreç adımları
- 1DFM Analizi
Gerber, BOM ve pick&place dosyalarının üretilebilirlik kontrolü.
- 2Stencil & SPI
Lazer kesim stencil hazırlığı ve solder paste denetimi.
- 3SMD Dizgi
Yüksek hızlı pick & place ile bileşen yerleştirme.
- 4Reflow
Ürüne özel termal profilde lehim erimesi.
- 5THT & Test
Selektif lehim, AOI, X-Ray ve fonksiyonel test.
