SMD Nedir? Yüzey Montaj Komponentleri ve SMT

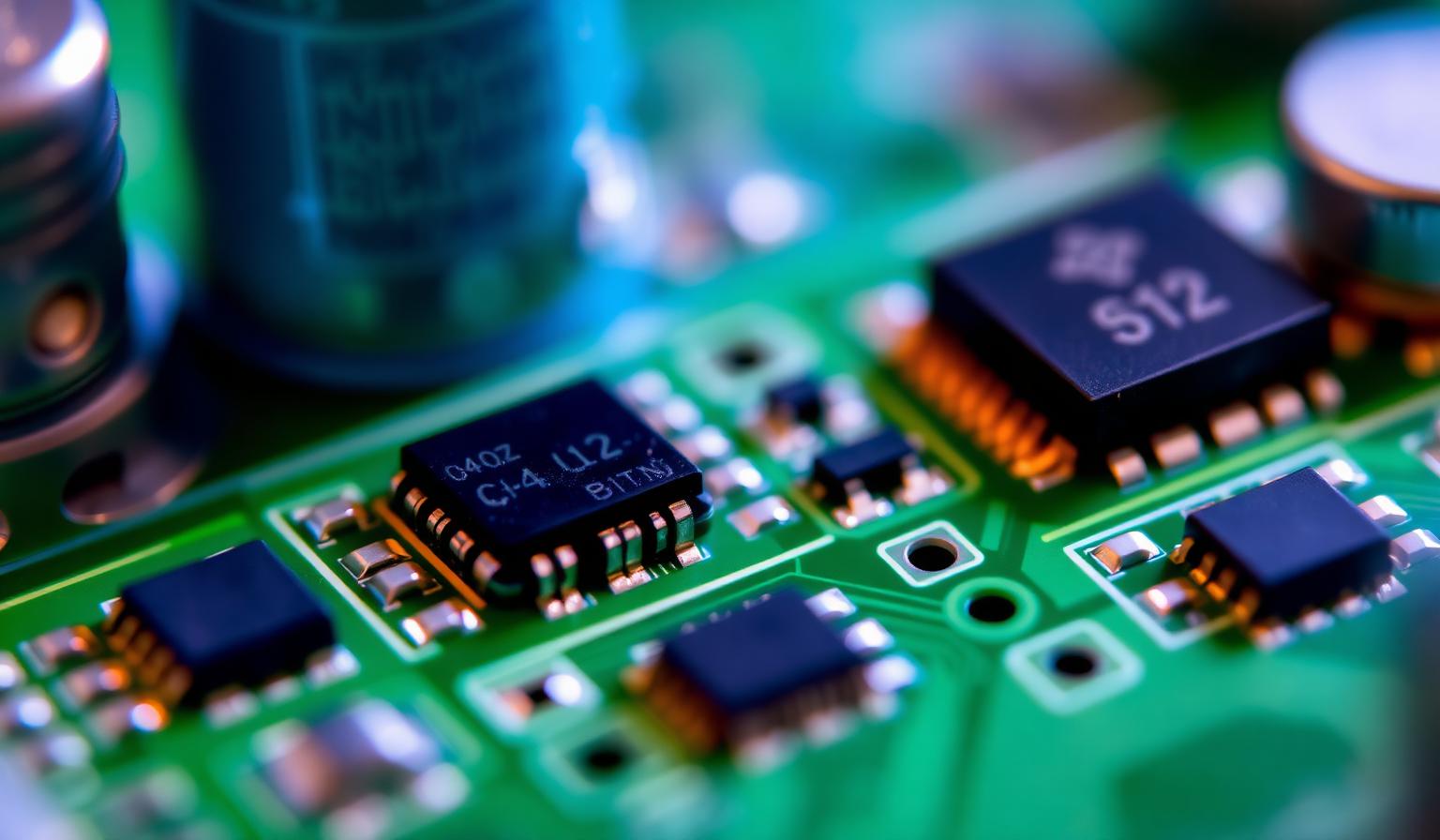

SMD, 'Surface Mount Device' (yüzey montaj bileşeni) kelimelerinin kısaltmasıdır. Klasik THT bileşenlerin uzun metal bacakları yerine, SMD bileşenlerin küçük metal terminalleri (lead) ya da alttan teması (BGA, QFN) bulunur ve doğrudan PCB'nin yüzeyindeki bakır pad'lere lehimlenir. SMD bileşenleri PCB'ye monte etme sürecine SMT (Surface Mount Technology) denir.

SMD bileşenler çok geniş bir paket yelpazesinde üretilir. En yaygın pasif paketler imperial ölçü sistemiyle 0402 (1.0×0.5 mm), 0603 (1.6×0.8 mm), 0805 (2.0×1.25 mm) ve 1206 (3.2×1.6 mm) olarak adlandırılır; daha küçükleri 0201 ve 01005 (0.4×0.2 mm) ise modern miniature tasarımlarda kullanılır. Aktif IC paketleri için SOIC, SOT, QFP, QFN, BGA, LGA ve son yıllarda yaygınlaşan CSP (Chip-Scale Package) öne çıkar.

SMD bileşenlerin avantajları çok belirgindir: çok daha küçük PCB alanı (genellikle THT'nin %50-70'i kadar), iki taraflı yerleşim imkânı, otomatik dizgiye uygunluk, daha hızlı seri üretim, daha düşük parazitik endüktans (yüksek frekans uygulamalarında kritik) ve daha düşük birim maliyet. Bu avantajlar nedeniyle akıllı telefonlar, dizüstü bilgisayarlar, IoT cihazları ve modern otomotiv kontrol kartları neredeyse tamamen SMD bileşenlerden oluşur.

SMD dizgi süreci SMT hattında üç ana adımda gerçekleşir: stencil ile solder paste uygulaması, pick & place makinesinde komponent yerleştirme, ve reflow fırınında lehim erimesi. Her adımdan sonra kalite kontrol yapılır: macun yüksekliği SPI ile, lehim noktaları AOI ile, BGA gibi gözle görünmeyen lehimler X-Ray ile denetlenir.

SMD bileşenlerle çalışırken dikkat edilmesi gereken konular: ESD (statik elektrik) koruması — küçük bileşenler özellikle hassastır; nem koruması — büyük paketler (BGA, QFN) ambalajı açıldıktan sonra belirli süre içinde reflow geçirilmelidir (MSD seviyesi); ve doğru pad/stencil geometrisi — IPC-7351 standardına uygun tasarım gerekir. Bu disiplinler olmadan en kaliteli SMD bileşenler bile güvenilir sonuç vermez.

Dizgi Hizmeti olarak 01005 pasif bileşenlerden 0.3 mm pitch BGA paketlerine kadar geniş bir SMD yelpazesinde dizgi yapıyoruz; nem hassas bileşenler için MSD süre takibi, ESD korumalı çalışma alanları ve IPC Class 3 kabul kriterleri standartlarımız arasındadır. SMD projeleriniz için online teklif alabilirsiniz.
