PCB Nedir? Baskı Devre Kartı Hakkında Kapsamlı Rehber

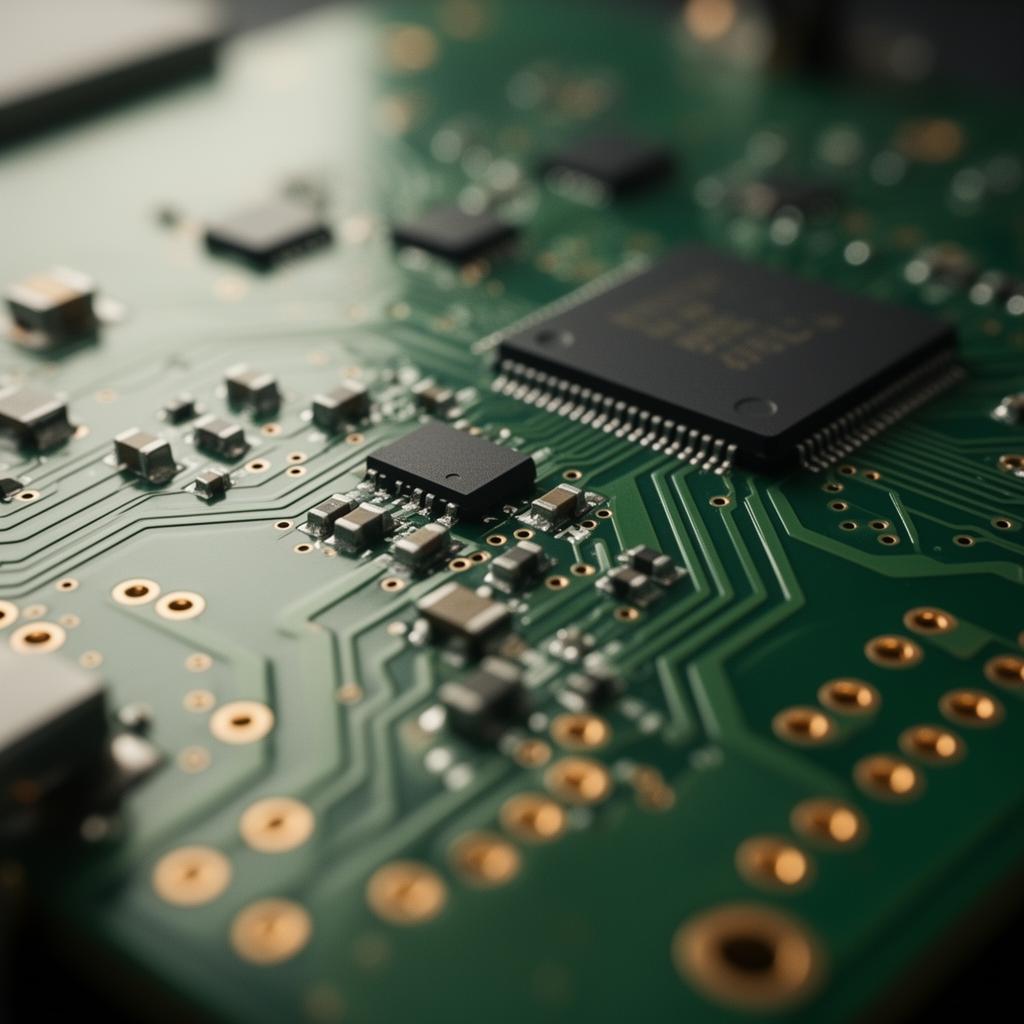

PCB nedir sorusunun en kısa cevabı şudur: PCB, elektronik bileşenleri taşıyan ve aralarındaki elektriksel bağlantıyı bakır iletken yollarla sağlayan yalıtkan plakadır. Türkçesi baskı devre kartı olan PCB, akıllı telefondan beyaz eşyaya, otomobilden tıbbi cihaza kadar etrafımızdaki elektronik ürünlerin tamamının temel yapı taşıdır.

PCB Açılımı Ne Demek?

PCB açılımı Printed Circuit Board'dur. Türkçeye Baskı Devre Kartı (veya Baskılı Devre Kartı) olarak çevrilir. Adındaki "printed / baskı" ifadesi, iletken yolların kart üzerine fotolitografi ve kimyasal dağlama yöntemiyle basılarak oluşturulmasından gelir. Yani PCB, telleri elle çekmek yerine bakırın yalıtkan tabana baskı tekniğiyle şekillendirildiği endüstriyel bir devre üretim formudur.

Sektörde "PCB kartı" tabiri sıkça duyulsa da bu teknik olarak bir tekrardır (kart kart kart). Doğru kullanım yalnızca PCB ya da baskı devre kartı şeklindedir.

PCB Ne İşe Yarar?

Bir elektronik cihazın çalışabilmesi için onlarca, hatta binlerce bileşenin (direnç, kondansatör, transistör, mikrodenetleyici, konnektör...) belirli bir mantığa göre birbirine bağlanması gerekir. PCB, bu bağlantıyı üç şekilde mümkün kılar:

• Mekanik destek: Bileşenler kart üzerine sabitlenir; titreşim ve darbeye karşı dayanım kazanır.
• Elektriksel bağlantı: Bakır yollar (trace), iki bileşenin pinleri arasında akımı taşır.
• Üretim standardizasyonu: Aynı tasarım binlerce kez tekrarlanabilir; otomatik dizgi (SMD/THT) mümkün hale gelir.

Kısacası PCB, elektronik tasarımı kâğıt üzerinden fiziksel ürüne dönüştüren omurgadır. Bir devre PCB üzerine taşınmadan seri üretime alınamaz.

PCB'nin Yapısı ve Katmanları

Standart bir çift yüzlü PCB üstten alta dört temel katmandan oluşur. Çok katlı kartlarda bu yapı tekrarlanarak preslenir.

Bakır Katman (Copper Layer)

İletken yolları (trace), pad'leri ve toprak/güç düzlemlerini oluşturan ana katmandır. Tipik kalınlığı 35 µm (1 oz) olup yüksek akım gerektiren kartlarda 70 µm (2 oz) veya 105 µm (3 oz) kullanılır. Yalıtkan FR-4 (cam elyafı + epoksi) taban üzerine laminasyonla yapıştırılır, ardından istenmeyen kısımlar asitle dağlanarak (etching) devre deseni elde edilir.

Lehim Maskesi (Solder Mask)

PCB'nin karakteristik yeşil (mavi, kırmızı, siyah, beyaz da olabilir) rengini veren polimer kaplamadır. Bakır yolları oksitlenmeye ve kazara köprü oluşmasına karşı korur; sadece lehim yapılacak pad'ler açıkta bırakılır. Modern üretimde fotolitografi ile uygulanır ve mikron seviyesinde hassasiyet sunar.

Silkscreen Katmanı

Lehim maskesinin üzerine genelde beyaz mürekkeple basılan referans tasvirleridir: bileşen numaraları (R1, C12, U4), polarite işaretleri, firma logosu, üretim tarihi ve uyarı sembolleri. Üretim ve servis kolaylığı için kritiktir; tasarım aşamasında ihmal edilmemelidir.

FR-4 Taban

En altta cam elyafı takviyeli epoksi reçineden üretilmiş yalıtkan taban bulunur. Mekanik dayanım, ısıl kararlılık (Tg 130-180 °C) ve elektriksel yalıtım sağlar. Yüksek frekans uygulamalarında Rogers, yüksek güçlü LED'lerde alüminyum tabanlı MCPCB tercih edilir.

PCB Türleri Nelerdir?

Tek Katlı, Çift Katlı ve Çok Katlı PCB

Tek katlı (single-sided) PCB'lerde bakır yalnızca bir yüzeydedir; basit ve düşük maliyetli ürünlerde (uzaktan kumanda, LED sürücü) kullanılır. Çift katlı (double-sided)kartlarda hem üst hem alt yüzeyde bakır bulunur ve vialarla birbirine bağlanır. Çok katlı (multilayer) PCB'ler 4, 6, 8 veya daha fazla iletken katman içerir; karmaşık mikrodenetleyici kartları, sunucu anakartları ve haberleşme cihazları bu yapıdadır.

Rigid, Flex ve Rigid-Flex PCB

Rigid (sert) PCB en yaygın türdür; FR-4 tabanı sayesinde formunu korur. Flex (esnek) PCB'ler poliimid taban üzerine üretilir, bükülebilir; giyilebilir teknoloji, kamera modülleri ve dar hacimli cihazlarda kullanılır. Rigid-flex ise sert ve esnek bölgelerin tek kartta birleştirildiği hibrit yapıdır; havacılık ve medikal cihazlarda kablo bağlantılarını ortadan kaldırır.

PCB Nerelerde Kullanılır?

Elektrik akımıyla çalışan neredeyse her cihazda bir PCB vardır. Başlıca kullanım alanları:

• Tüketici elektroniği: Telefon, televizyon, oyun konsolu, beyaz eşya.
• Otomotiv: ECU, ADAS modülleri, BMS (batarya yönetim sistemleri), kabin kontrol üniteleri.
• Endüstri: PLC kartları, sürücüler, sensör kartları, IoT gateway'leri.
• Savunma ve havacılık: Aviyonik, haberleşme, radar; genelde IPC Class 3 kalitesinde.
• Medikal: Hasta monitörü, ultrason, taşınabilir tanı cihazları.
• Aydınlatma: Yüksek güçlü LED panellerinde alüminyum tabanlı PCB'ler.

PCB Nasıl Üretilir?

PCB üretimi, tasarım dosyalarının (Gerber, drill, BOM) hazır olmasıyla başlar. Sonrasında özetle şu adımlar uygulanır:

1. Bakır kaplı FR-4 laminat hazırlanır.
2. Fotorezist ile devre deseni karta aktarılır.
3. Asitle dağlama (etching) ile fazla bakır temizlenir.
4. CNC ile via ve montaj delikleri delinir, bakır kaplama yapılır.
5. Lehim maskesi ve silkscreen uygulanır.
6. HASL, ENIG veya OSP yüzey kaplaması yapılır.
7. Elektriksel test (flying probe / fixture) ile her kart doğrulanır.

Üretilen çıplak PCB, ardından bileşenlerin lehimlendiği PCB dizgi hattına geçer. Süreç hakkında daha fazla bilgi için PCB Dizgi Nedir? rehberimizi okuyabilirsiniz.
