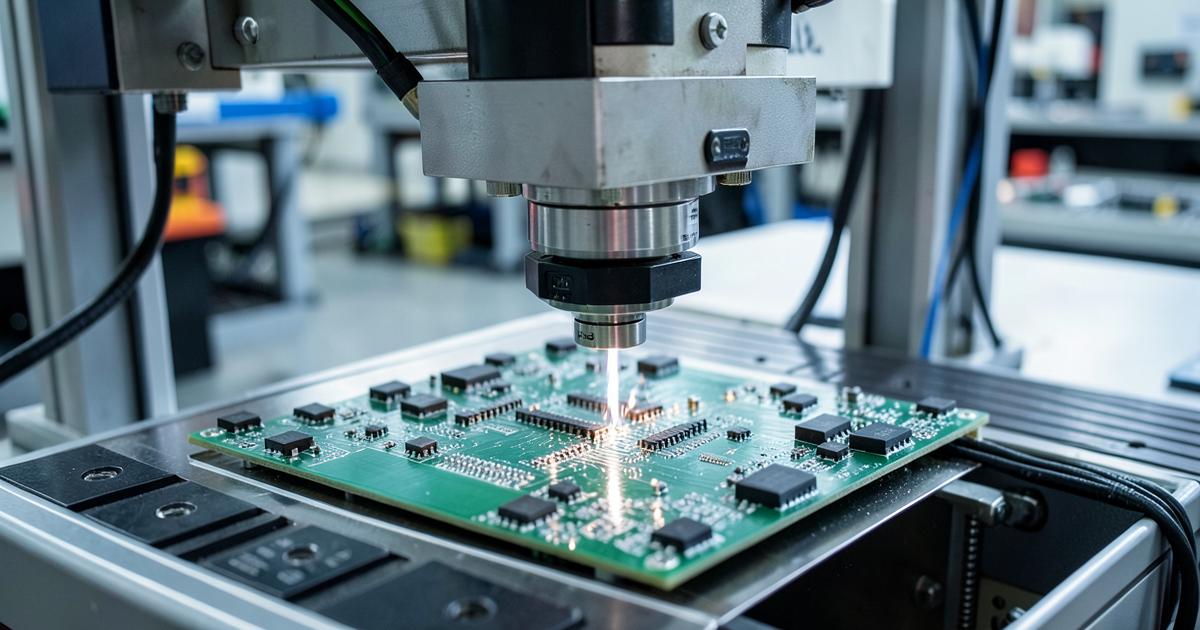

PCB Dizgi Makinesi: Türleri, Kapasiteleri ve Seçim Rehberi

Bir SMT hattında dizgi makinesi zincirin ortasındaki halkadır. Önünde lehim pastasını basan stencil printer ve pasta hacmini ölçen SPI, arkasında ise lehimi kalıcı hale getiren reflow fırını bulunur. Dizgi makinesinin kendisi ne kadar iyi olursa olsun, pasta baskısı hatalıysa veya reflow profili doğrulanmamışsa çıkan kart kalitesi düşer. Bu nedenle makine değerlendirmesi her zaman hat bütünü üzerinden yapılmalıdır.

Dizgi makineleri kabaca üç sınıfa ayrılır. Masaüstü (desktop) makineler laboratuvar ve düşük adetli prototip üretimi içindir; tipik olarak 3.000-6.000 CPH hız sunar. Orta segment modüler makineler 20.000-50.000 CPH aralığında çalışır ve çoğu EMS firmasının omurgasını oluşturur. Yüksek hızlı çip-shooter'lar ise 100.000 CPH üzerine çıkabilir; ancak yalnızca çok yüksek hacimli, tekrarlı üretimde ekonomik hale gelir.

Yamaha, JUKI, Panasonic, ASM/Siemens ve Fuji, endüstriyel SMD dizgi makinesi pazarının bilinen markalarıdır. Yamaha SMD dizgi makineleri modüler kafa yapısı ve hızlı besleyici değişimiyle karışık ürün üreten atölyelerde yaygındır; JUKI makineleri geniş bileşen aralığı ve bakım kolaylığıyla öne çıkar. Marka seçiminden bağımsız olarak sorulması gereken sorular aynıdır: gerçek üretim koşulunda kaç CPH, hangi hassasiyette, hangi en küçük bileşen ve en dar pitch, kaç besleyici ile.

Makine satın almak yalnızca liste fiyatından ibaret değildir. Besleyici seti, nozzle takımı, kalibrasyon ekipmanı, yıllık bakım sözleşmesi, yedek parça, eğitimli operatör ve iklimlendirilmiş ESD üretim alanı toplam sahip olma maliyetini oluşturur. Çoğu senaryoda bu kalemler makine bedelinin önemli bir bölümüne denk gelir ve yatırım geri dönüşü hesabına mutlaka dahil edilmelidir.

Pratik bir eşik olarak; düzenli ve yüksek adetli üretiminiz yoksa fason (EMS) hizmet almak neredeyse her zaman daha ekonomiktir. Hattımızda 01005 pasiflerden 0,3 mm pitch BGA'ya kadar yerleşim yapıyor, her partiyi SPI, AOI ve gerektiğinde X-Ray ile denetliyoruz. Makine yatırımı yapmadan aynı kaliteyi almak isterseniz Gerber ve BOM dosyalarınızı gönderin, 24 saat içinde teklif iletelim.
