Online PCB Çizim Araçları: Tarayıcıdan PCB Tasarımı Rehberi
Online PCB çizim araçları son beş yılda hobi projelerinden seri üretime kadar geniş bir yelpazede standart haline geldi. Kurulum gerektirmemesi, ekiple gerçek zamanlı iş birliği ve bulutta versiyon kontrolü; özellikle startup'lar, öğrenci takımları (TEKNOFEST) ve dağıtık ARGE ekipleri için klasik desktop EDA'lara güçlü bir alternatif sunuyor. Bu rehberde EasyEDA, Flux.ai, Altium 365, CircuitMaker ve KiCad'in web entegrasyonlarını karşılaştırıyor, hangi senaryoda hangisini seçmek gerektiğini ve online çizimden üretime geçişin püf noktalarını saha deneyimimizle aktarıyoruz.
Online PCB Çizim Nedir, Neden Tercih Ediliyor?

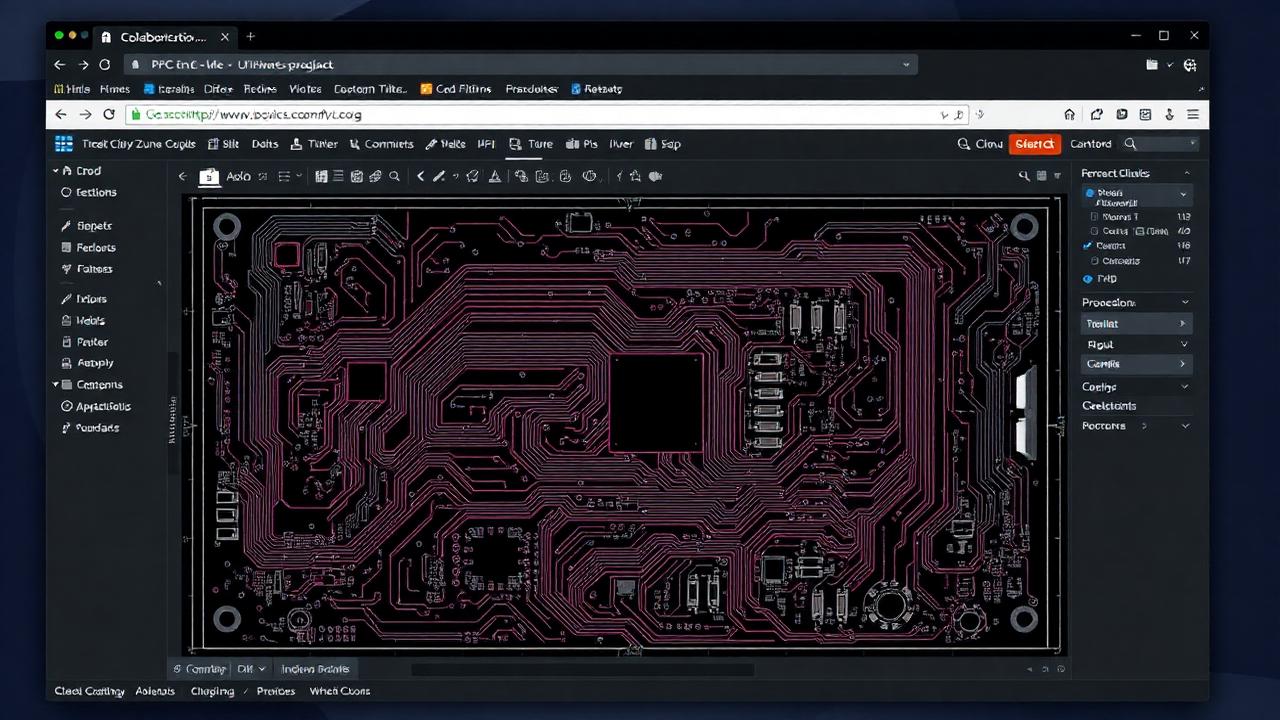

Online PCB çizim, tarayıcı üzerinden çalışan EDA (Electronic Design Automation) araçlarıyla şematik ve PCB layout tasarımı yapma pratiğidir. Klasik Altium Designer veya KiCad'den farklı olarak; yazılım yüklemesi yok, lisans aktivasyonu yok, tasarım dosyaları otomatik bulutta saklanıyor ve ekip üyeleri aynı şematik üzerinde eş zamanlı çalışabiliyor. Bu yaklaşım Figma'nın UI tasarımına getirdiği dönüşümün benzerini elektronik tasarıma taşıyor.
Online araçların yükselişinin üç ana sebebi var: (1) Uzaktan çalışan ekiplerin yaygınlaşması, (2) hızlı prototipleme kültürünün öne çıkması, (3) tedarikçi entegrasyonu — özellikle LCSC, Digi-Key ve Mouser kataloglarının doğrudan kütüphaneye bağlı gelmesi tasarım hızını ciddi artırıyor.
Öne Çıkan Online PCB Çizim Araçları
1. EasyEDA (Std & Pro)
JLCPCB ekosistemiyle bütünleşik en yaygın online araç. LCSC kütüphanesinden milyonlarca parça doğrudan şematiğe sürüklenebilir ve hazır footprint ile gelir. Std sürümü ücretsiz ve tarayıcıda tam fonksiyonel; Pro sürümü ekip iş birliği, gelişmiş routing, çok katman desteği ve özel kütüphane yönetimi sunar. Hobi, TEKNOFEST ve düşük-orta karmaşıklık IoT projeleri için en hızlı başlangıç.
2. Flux.ai
Modern UI, AI Copilot ve git benzeri versiyon kontrolüyle öne çıkan bulut tabanlı EDA. Şematik üretiminde LLM desteği, gerçek zamanlı çoklu kullanıcı düzenlemesi ve GitHub entegrasyonu var. Startup ekipleri ve hızlı iterasyon yapan ARGE birimleri için ideal. Detaylı AI yetenekleri için Yapay Zeka ile PCB Tasarımı rehberimize göz atın.
3. Altium 365
Altium Designer'ın bulut tamamlayıcısı; tasarım, kütüphane, BOM ve üretim çıktılarını tek workspace'te tutar. Saf "online çizim" değil — desktop Altium ile çalışır, ancak web tarayıcıdan görüntüleme, yorumlama, müşteri/üretici onayı ve MCAD-ECAD senkronizasyonu sağlar. Kurumsal ekipler ve hıza ek olarak uyumluluk/izlenebilirlik isteyen organizasyonlar için standart.
4. CircuitMaker
Altium'un ücretsiz açık-tasarım platformu. Profesyonel altyapı ücretsiz sunulur ancak tüm projeler topluluğa açıktır — gizli ticari işler için uygun değildir. Eğitim, açık donanım ve referans tasarım paylaşımı için güçlü bir seçenek.
5. KiCad + Web Görüntüleyiciler
KiCad masaüstü açık kaynak EDA'sıdır, ancak InteractiveHtmlBom, KiCanvas ve KiCad-web gibi araçlarla tasarımlar tarayıcıdan görüntülenebilir ve paylaşılabilir. Tasarım masaüstünde yapılır, inceleme/iş birliği online yürütülür. Açık kaynak ekosisteme bağlı kalmak isteyen ekipler için en güvenli yol.
6. Upverter, Tinkercad Circuits, Fritzing
Eğitim ve giriş seviyesi için: Tinkercad Circuits Arduino simülasyonu ve breadboard prototipleme, Fritzing eskiz tarzı şematik ve basit PCB üretimi sağlar. Üretime gönderilecek tasarımlar için EasyEDA, Flux veya KiCad'e geçmek gerekir.
Hızlı Karşılaştırma
| Araç | Ücretsiz Katman | En Uygun Senaryo |
|---|---|---|
| EasyEDA | Evet (Std) | Hobi, TEKNOFEST, IoT prototip |
| Flux.ai | 3 proje | Startup, AI destekli iterasyon |
| Altium 365 | Hayır | Kurumsal, çok katman, uyum |
| CircuitMaker | Evet (public) | Açık donanım, eğitim |
| KiCad + web | Evet | Açık kaynak, gizlilik öncelikli |
Online Araçtan Üretime Pratik Akış
- Şematik: Tarayıcıdan blokları çiz; LCSC/Octopart entegrasyonu ile stoklu parçaları tercih et.
- Footprint doğrulama: Online kütüphane footprint'i datasheet ile karşılaştır (pad boyutu, pin-1, mekanik aralık).
- Layout ve routing: Mekanik kısıtlar (delik, konnektör konumu) önce; güç ve yüksek hızlı sinyaller manuel; geri kalan otomatik router.
- DRC + DFM: Online aracın DRC'sini geçir, ardından Gerber'i indirip üretici DFM kontrolünden geçir.
- Üretim paketi: Gerber (RS-274X) + Excellon drill + BOM (CSV) + pick & place (CPL) tek zip olarak hazırla.
- Dizgi ve test: Üreticiye gönder, IPC-A-610 Class 2 veya Class 3 seçimi yap, AOI/X-Ray gerekiyorsa belirt.
Online Çizimde Sık Karşılaşılan Hatalar
- Yanlış footprint: Topluluk kütüphanesindeki footprint datasheet ile uyuşmayabilir; özellikle güç MOSFET ve QFN paketlerde pad ölçüsünü doğrulayın.
- Eksik üretim dosyası: Sadece Gerber göndermek yetmez; drill, BOM, pick & place ve assembly drawing tam paket olmalı.
- Trace/space toleransı: Online araçta 4 mil ile tasarladığınız iz, ucuz JLCPCB sınıfında 6 mil minimum üretim kuralına takılabilir. Üretici DFM'sini önceden okuyun.
- Gizlilik: Ücretsiz public platformlarda tasarım herkese açık olabilir; ticari proje için ücretli/özel hesap.
- Versiyonlama: "Otomatik kaydet" iyi bir özellik ama yanlış kayıt felakettir. Önemli aşamalarda manuel snapshot/ branch alın.
Online Tasarımdan Üretime: Hizmetimiz
EasyEDA, Flux, Altium 365, CircuitMaker veya KiCad'den gelen tüm tasarım paketlerini kabul ediyoruz. Gerber'inizi DFM ön-kontrolünden geçiriyor, eksik veya riskli noktaları (clearance, annular ring, paste mask) raporluyor ve baskı + dizgi + test süreçlerini turnkey olarak yönetiyoruz. Online araçla hızlı çıktı alan ekipler için 5-7 iş günü hızlandırılmış üretim seçeneğimiz mevcut.
Tasarım aşamasında destek isteyenler için ARGE ekibimiz konseptten şematik ve layout'a kadar üstlenebilir. İlgili sayfalar: PCB Tasarım Hizmeti, ARGE & Ürün Geliştirme, Hızlı PCB Prototip, TEKNOFEST PCB.
