PCB Dizgi Hizmeti: SMD ve THT Montaj Çözümleri

Dizgi Hizmeti, İzmir Çiğli'deki üretim tesisinde PCB dizgi hizmeti sunan profesyonel bir elektronik üretim merkezidir. SMD ve THT teknolojilerinin tamamını tek çatı altında çalıştırıyor; 1 adetlik prototipten on binlerce adetlik seri üretime kadar tüm hacimlerde üretim yapıyoruz. IPC-A-610 Class 2 standart, Class 3 talep üzerine uygulanır.

PCB Dizgi Nedir?

PCB dizgi, elektronik komponentlerin baskı devre kartı üzerine lehimlenerek çalışır hale getirilmesi sürecidir. Tasarımın fiziksel ürüne dönüştüğü bu aşama; lehim pastası uygulaması, otomatik bileşen yerleştirme, reflow lehimleme, AOI kontrolü ve fonksiyonel testten oluşur. Konunun teknik detayları için PCB Dizgi Nedir? rehberimizi okuyabilirsiniz.

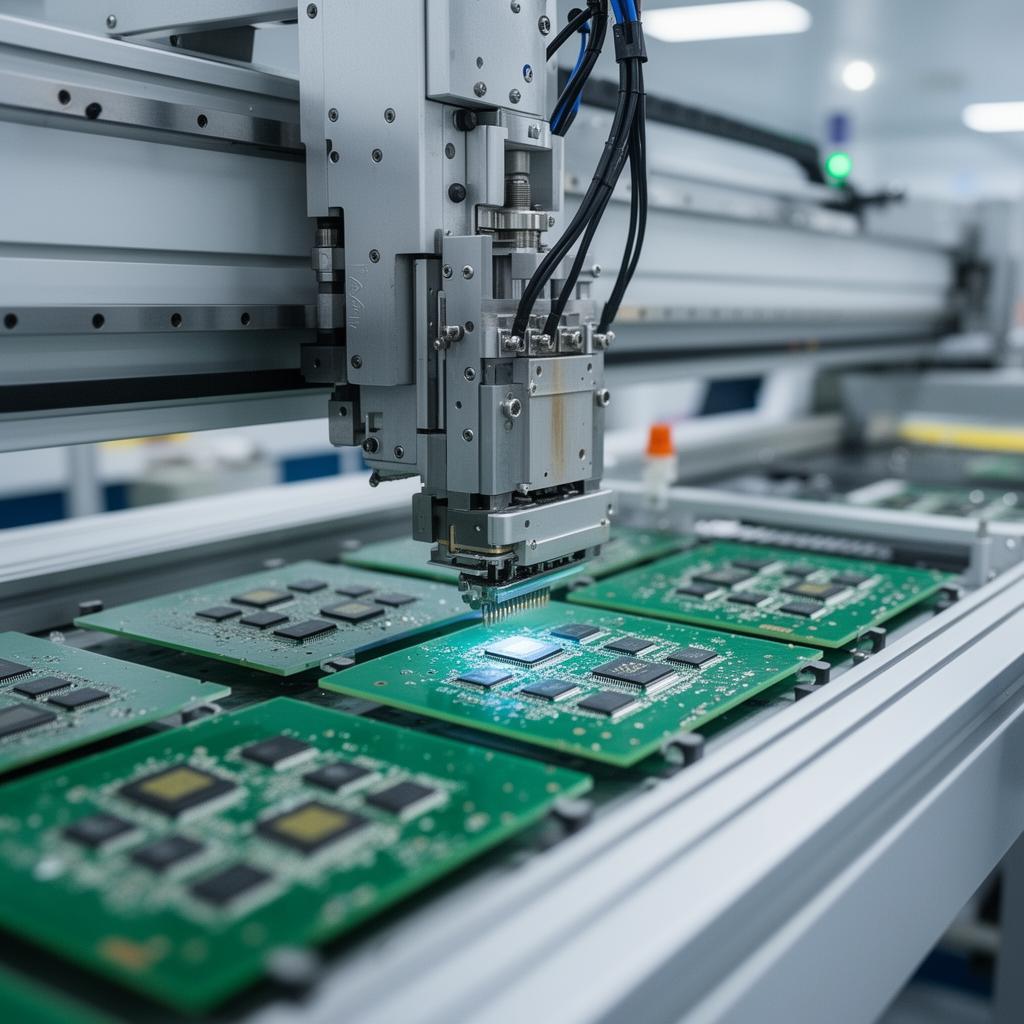

PCB Dizgi Makinesi ile Otomatik Montaj

Modern üretimde insan eliyle dizgi yapılmaz. Üretim hattımızda yüksek hızlı PCB dizgi makineleri (pick & place) kullanılır. Bu makineler, reel halinde gelen SMD bileşenleri kameradan tanıyarak vakum nozulu ile alır ve PCB üzerindeki doğru koordinata mikron hassasiyetinde yerleştirir.

• Hız: Saatte 25.000+ bileşen yerleştirme kapasitesi.
• Hassasiyet: ±25 µm yerleştirme toleransı, 0201'e kadar pasif paket desteği.
• Esneklik: Aynı kart üzerinde yüzlerce farklı parça numarasını işleyebilir.
• İzlenebilirlik: Her seri için parça yerleşim raporu arşivlenir.

Pick & Place Süreci

1. Stencil baskı: Lazer kesim çelik stencil ile lehim pastası pad'lere uygulanır.
2. SPI kontrol: Solder Paste Inspection ile pasta hacmi ve hizası ölçülür.
3. Pick & place: Bileşenler reel'den alınıp koordinatlara yerleştirilir.
4. Reflow fırını: Çok bölgeli sıcaklık profili ile lehim eritilip kürlenir.
5. AOI: Automated Optical Inspection ile her kart taranır.
6. THT & selective soldering: Gerekirse delik içi bileşenler eklenir.
7. Fonksiyonel test & paketleme: ESD korumalı ambalajla sevkiyat.

Sunduğumuz PCB Dizgi Hizmetleri

SMD Dizgi (Yüzey Montaj)

01005'ten BGA'ya kadar tüm yüzey montaj paketleri için tam otomatik SMD dizgi hizmeti. Kurşunsuz (RoHS) lehim, X-Ray kontrolü ve AOI denetimi standart süreçtir. Detaylar: SMD Dizgi Hizmeti.

THT Dizgi (Delik İçi Montaj)

Konnektörler, yüksek akım taşıyan komponentler ve mekanik strese maruz parçalar için elle veya selective wave soldering ile THT dizgi. Karma teknoloji (SMD + THT) kartlar tek hat üzerinden üretilebilir.

Turnkey (Anahtar Teslim) Üretim

PCB üretimi, bileşen tedariği, dizgi, test, kasalama ve sevkiyat — tüm aşamaları tek sorumlu üzerinden yönetiyoruz. Tedarik zincirini siz takip etmek zorunda kalmazsınız.

Numune ve Seri Üretim Dizgi

Numune (prototip) dizgite minimum sipariş yoktur; 1 adetten itibaren üretim yapıyoruz. Tipik teslim süresi dosyalar onaylandıktan sonra 5-7 iş günüdür, acil projelerde 24-72 saate kadar düşer. Prototip onayı sonrası aynı dosyalarla seri üretime hızla geçilebilir; 100, 1.000 veya 10.000 adet farketmeksizin aynı hat üzerinde üretilir.

Prototip aşamasında ihtiyacınız varsa numune PCB ve acil PCB sayfalarımıza bakabilirsiniz.

Neden Bizi Tercih Etmelisiniz?

• 500+ aktif müşteri — savunma, otomotiv, medikal, IoT ve beyaz eşya sektörleri.
• IPC-A-610 Class 2 standart, Class 3 talep üzerine — sertifikalı operatörler.
• AOI + X-Ray kontrolü standart, BGA dahil tüm paketlerde.
• Onaylı distribütör ağı — orijinal bileşen garantisi (Mouser, Digi-Key, Arrow).
• DFM desteği — Gerber'lerinizi üretilebilirlik açısından ücretsiz inceliyoruz.
• NDA imzalıyor, tasarım dosyalarınızı güvende tutuyoruz.
• 24 saatte teklif, şeffaf fiyatlandırma, e-fatura.

PCB Dizgi Fiyatı Nasıl Belirlenir?

PCB dizgi fiyatı; kart boyutu, katman sayısı, sipariş adedi, bileşen sayısı ve çeşitliliği (BOM line count), paket tipi (BGA, QFN gibi özel paketler ek setup gerektirir), stencil setup, test tipi ve teslim süresi gibi parametrelere göre belirlenir. Fiyat kalemleri hakkında detaylı bilgi ve örnek hesaplamalar için PCB fiyat rehberimize göz atabilirsiniz.

Teklif Alın

Gerber + BOM dosyalarınızı yükleyin, 24 saat içinde fiyat ve teslim süresi teklifini ulaştıralım. Projenizi gizlilik anlaşması ile koruma altına alıyor, dosyalarınızı yalnızca teklif ve üretim için kullanıyoruz.
