PCB Test Fikstürü Nedir?

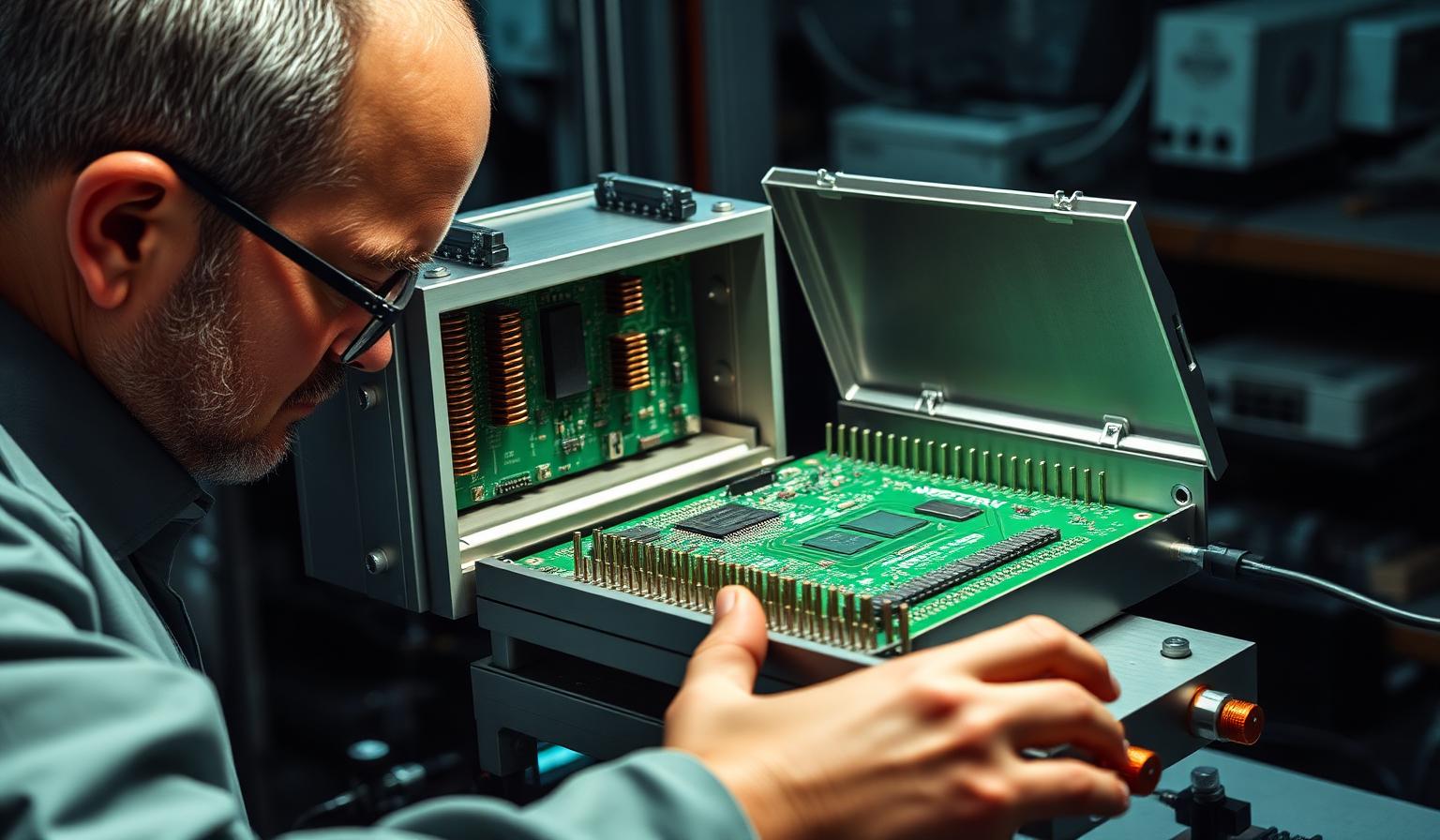

Bed-of-nails PCB test fikstürüne yerleştirilmiş elektronik kart ve pogo pin dizisi

PCB test fikstürü, dizgisi tamamlanmış bir elektronik kartı her seferinde aynı konumda tutup kart üzerindeki test noktalarına yaylı pogo pin'lerle temas eden mekanik-elektriksel bir aparattır. Amacı basittir: elle prob tutarak dakikalar süren, kişiye göre değişen bir ölçümü; saniyeler süren, tekrarlanabilir ve kayıt altına alınabilir bir teste dönüştürmek. Bu yazıda fikstür tiplerini, PCB tarafında uyulması gereken tasarım kurallarını, adet-maliyet dengesini ve hangi projede hangi test yönteminin doğru olduğunu ele alıyoruz. Optik kontrol tarafını AOI ve X-Ray kalite kontrol yazımızda bulabilirsiniz.

Test fikstürü nasıl çalışır?

Fikstürün altında, kartın test noktalarının tam koordinatlarına karşılık gelen bir pogo pin matrisi bulunur. Kart lokasyon pimlerine oturtulur, kapak (clamshell) veya pnömatik mekanizma kapatılır ve tüm pinler aynı anda pad'lere baskı uygular. Pinler kablolama ile bir test kontrolcüsüne, ölçüm cihazlarına ve programlama arayüzüne bağlıdır. Test yazılımı sırayla besleme verir, ölçer, limitlerle karşılaştırır ve sonucu pass/fail olarak kaydeder. Doğru kurgulanmış bir fikstürde operatörün tek görevi kartı yerleştirip kapağı kapatmaktır; karar tamamen yazılıma aittir.

Fikstür ve test tipleri karşılaştırması

PCB test yöntemleri: ICT, flying probe, fonksiyonel test ve boundary scan karşılaştırması
YöntemÇalışma prensibiUygun olduğu durumKurulum maliyetiKart başına süre
Bed-of-nails ICT fikstürüKartın test noktalarına yaylı pogo pin dizisiyle aynı anda temas edilir; direnç, kapasite, kısa devre ve açık devre ölçülür.Seri üretim, yüksek adet, hızlı elektriksel doğrulamaYüksek (karta özel mekanik + wiring)Çok düşük (10–60 sn)
Flying probe (uçan prob)Hareketli problar test noktalarına sırayla dokunur; fiziksel fikstür gerekmez, program CAD verisinden üretilir.Prototip, düşük adet, sık revizyonYok denecek kadar azYüksek (3–20 dk)
Fonksiyonel test (FCT) fikstürüKarta gerçek besleme, sinyal ve yük verilir; firmware yüklenir ve çıkışlar gerçek çalışma koşullarında ölçülür.Nihai ürün doğrulama, kalibrasyon, seri numarası yazmaOrta–yüksek (test yazılımı dahil)Orta (30 sn – 5 dk)
Boundary scan (JTAG)Fiziksel temas yerine çip içindeki tarama zinciri kullanılarak bağlantılar test edilir; BGA altındaki hatlar için idealdir.Yoğun BGA/QFN kartlar, erişilemeyen ağlarDüşük (yalnız JTAG konnektörü)Düşük

PCB tarafında test fikstürü tasarım kuralları

Fikstür maliyetinin büyük kısmı, kart tasarımı sırasında alınan kararlarla belirlenir. Test noktaları sonradan eklenemez; bu yüzden aşağıdaki kurallar layout aşamasında, DFM ve panelizasyon kararlarıyla birlikte değerlendirilmelidir.

PCB test noktası tasarım kuralları
KuralÖnerilen değerGerekçe
Test noktası (test pad) çapı≥ 0,9 mm (tercihen 1,0 mm)Pogo pin ucunun kaçık temasla kaymaması için.
Test noktaları arası mesafe≥ 2,54 mm (min. 1,27 mm)Standart pin gövdelerinin yan yana sığması için.
Kart kenarına mesafe≥ 3 mmFikstür tutucu ve kenar desteği alanı bırakmak için.
Test noktası yüzeyiLehimlenmemiş, HASL/ENIG açık bakırSolder mask ve pasta kalıntısı temas direncini bozar.
Aynı yüz kuralıMümkünse tüm noktalar alt yüzdeTek taraflı fikstür maliyeti yarıya iner.
Fiducial / lokasyon deliğiEn az 2 adet, çapraz köşelerdeKartın fikstüre tek yönde ve tekrarlanabilir oturması için.
Güç ve GND noktalarıAkım başına birden fazla pinTek pinin akım limiti (tipik 1–3 A) aşılmasın.
Yüksek komponent bölgeleriFikstür tabanında boşluk (relief)Konnektör ve elkoların kartı yukarı kaldırmaması için.

Hangi adette hangi test yöntemi?

Üretim adedine göre önerilen PCB test yöntemi
Üretim adediÖnerilen yaklaşımNot
1–25 adet (prototip)Flying probe + manuel fonksiyonel testFikstür yatırımı geri dönmez; program maliyeti düşüktür.
25–250 adetBasit FCT fikstürü (pogo pin + konnektör)Firmware yükleme ve kalibrasyon otomatikleşir.
250–2.000 adetBed-of-nails ICT veya tam FCTFikstür maliyeti kart başına birkaç TL'ye iner.
2.000+ adetICT + FCT birleşik hat, panel bazlı fikstürPanel başına çoklu kart testi çevrim süresini düşürür.

Adet planınız netleşmemişse maliyet kalemlerinin nasıl oluştuğunu PCB dizgi fiyatları yazısında inceleyebilir, prototipten seri üretime geçiş sürecini elektronik kart üretimi rehberimizden takip edebilirsiniz.

Sık yapılan hatalar

  • Test noktalarının hem üst hem alt yüze dağıtılması — fikstür maliyetini ikiye katlar.
  • Test pad'lerinin via üzerine konması; pin ucu via deliğine kayar, temas kararsızlaşır.
  • Yüksek konnektör ve elkoların altında taban boşluğu bırakılmaması.
  • GND için tek pin kullanılması; ölçüm gürültülü ve pin ısınması riskli olur.
  • Limit değerlerinin belgelenmemesi; pass/fail kararı operatöre kalır.
  • Fikstürün bilinen hatalı kartla doğrulanmaması; hata yakalama oranı bilinmez.
  • Test sonuçlarının seri numarasıyla kaydedilmemesi, izlenebilirliğin kopması.

Fikstür için gereken dosya paketi

Fikstür tasarımı, üretim dosyalarının aynısına ek olarak test noktası listesi ve beklenen ölçüm değerlerini gerektirir. Dosyalarınızı göndermeden önce üretim öncesi dosya kontrol listesini uygulayın; eksik centroid veya güncel olmayan Gerber, fikstür koordinatlarının yanlış çıkmasına ve tüm mekaniğin yeniden işlenmesine yol açar. Terimlerde tereddüt ederseniz PCB terimleri sözlüğüne bakabilirsiniz.
