LED PCB Nedir? Çeşitleri ve Kullanım Alanları

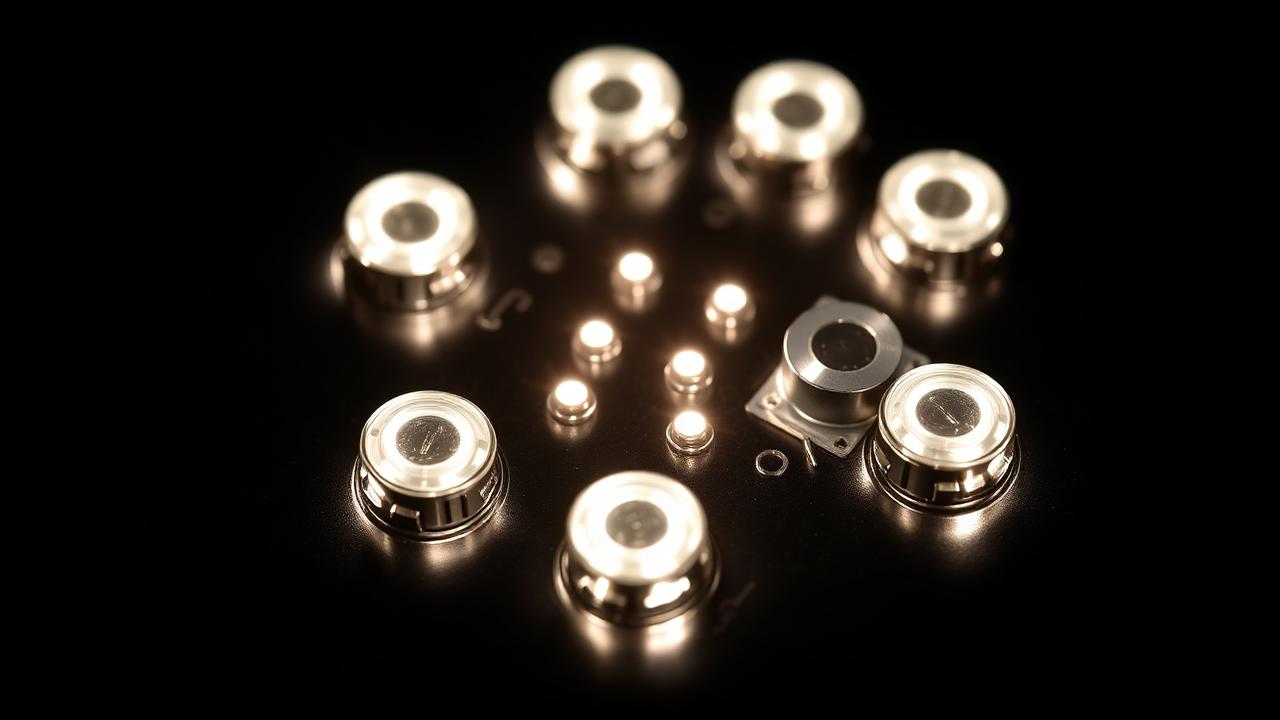

LED PCB, üzerine bir veya birden çok LED bileşeninin yerleştirildiği ve gereken güç dağıtımı, akım sınırlama ve ısı tahliyesi yapısını sağlayan baskı devre kartıdır. Power LED PCB, RGB modülleri, 220V şebeke kartları ve 24V endüstriyel sürücüler farklı tasarım kuralları gerektirir. Bu rehberde LED PCB tiplerini, çalışma prensiplerini, üretim detaylarını ve uygulama alanlarını mühendislik gözüyle açıklıyoruz.
LED PCB Nasıl Çalışır?
LED PCB üzerindeki bakır izler, LED'lerin anot/katot bağlantılarını besleme kaynağına ve akım sınırlayıcı elemanlara (direnç, sabit akım sürücü IC veya doğrusal regülatör) bağlar. LED yarıiletken bir bileşen olduğundan voltaja değil akıma duyarlıdır; PCB tasarımında akım sınırlandırılmazsa LED dakikalar içinde kararlılığını kaybeder. Tasarım üç temel görevi yerine getirir: güç dağıtımı, akım kontrolü ve ısı yönetimi.
Düşük güçlü gösterge LED'leri için standart FR-4 yeterliyken, yüksek güçlü aydınlatma LED'leri (1 W ve üzeri) için ısıyı taban üzerinden tahliye edebilen MCPCB (Metal Core PCB) kullanılır. Aksi halde LED jonksiyon sıcaklığı 120 °C'yi aşar ve lümen çıktısı kalıcı olarak düşer.
Power LED PCB Nedir?
Power LED PCB, 1 W ve üzerinde güç tüketen yüksek lümenli LED'ler için tasarlanan, ısı yönetimi optimize edilmiş kartlardır. CREE XHP, Osram Oslon, Samsung LM301 gibi profesyonel aydınlatma LED'leri, sokak armatürleri, projeksiyon panelleri, tarımsal grow-light sistemleri ve otomotiv farlarında bu tür PCB yapılarıyla kullanılır. Sıradan FR-4 üzerine yerleştirilen 3 W bir LED, dakikalar içinde ısı nedeniyle parlaklığını %30 kaybeder — bu yüzden Power LED projelerinde MCPCB neredeyse zorunludur.
Isı Yönetimi ve Alüminyum Taban
MCPCB üç katmandan oluşur: en altta alüminyum (veya bakır) çekirdek, ortada termally conductive dielektrik yalıtım katmanı, en üstte ise standart bakır iz katmanı. Alüminyum çekirdek ısıyı LED jonksiyonundan kart kasasına ve ardından dış soğutucuya hızla iletir. Tipik MCPCB tasarımında:
- Termal iletkenlik: 1.0-3.0 W/m·K (FR-4'ün 5-10 katı)
- Dielektrik kalınlığı: 75-150 µm (ince ise daha iyi termal performans, ancak izolasyon zayıflar)
- Bakır kalınlığı: 1 oz standart, 2 oz yüksek akım için
- Alüminyum kalınlığı: 1.0 / 1.6 / 2.0 mm
Tasarım aşamasında LED pad altında termal via dizisi kullanılarak ısı transferi daha da iyileştirilebilir; ancak MCPCB tek katlı olduğundan klasik via uygulanmaz, bunun yerine doğrudan metal taban kontağı sağlanır.
RGB LED PCB
RGB PCB LED tasarımları, kırmızı-yeşil-mavi kanalları bir araya getirerek 16 milyon renge yakın bir spektrum sunar. Üç ana RGB LED tipi yaygın olarak kullanılır: analog RGB (3 kanal ayrı PWM kontrolü ile), adreslenebilir RGB (WS2812B/SK6812, her LED'in kendi denetleyici çipi vardır) ve COB RGB (tek paket içinde yüksek yoğunluklu RGB dizimi).
Adreslenebilir RGB LED PCB tasarımında dikkat edilmesi gereken üç kritik nokta vardır: (1) güç dağıtımı — her LED ~60 mA çekebilir, 100 LED zinciri için ayrı güç enjeksiyonu gerekir; (2) veri hattı sinyal bütünlüğü — yüksek hızlı seri veri için kısa trace, doğru terminasyon ve yakın decoupling kapasitör; (3) ground düzlemi — gürültü ve EMI'ı azaltmak için çift katlı kartta tam ground katmanı önerilir.
Besleme Voltajına Göre LED PCB
LED PCB'ler besleme voltajına göre üç ana sınıfta toplanır: doğrudan şehir şebekesine bağlanan 220V LED PCB, endüstriyel ve ticari kullanımdaki 24V LED PCB ve taşıt/küçük güç uygulamalarındaki 12V/5V kartlar. Voltaj seçimi; uygulama yeri, güvenlik gereksinimleri, kablo kesiti ve sürücü karmaşıklığı arasında bir denge meselesidir.
220V LED PCB
220V LED PCB, ev ve ofis aydınlatması, dekoratif paneller ve mimari aydınlatma armatürlerinde doğrudan şebekeye bağlı çalışır. Kart üzerinde küçük bir AC-DC dönüştürücü, köprü doğrultmaç ve akım sınırlandırıcı (kapasitif düşürücü veya küçük SMPS) bulunur. Tasarım kurallarında izolasyon mesafeleri (IPC-2221 creepage/clearance), CE/EMC uyumu ve test edilmiş izolasyon barajları kritik önemdedir. 220V AC dokunma riski taşıdığı için kart genellikle yalıtım malzemesinin içine kapatılır.
24V LED PCB
24V PCB tasarımı, endüstriyel makine aydınlatması, ticari raf aydınlatması, mağaza vitrini ve uzun LED şerit kurulumları için ideal voltaj sınıfıdır. SELV (Safety Extra Low Voltage) sınıfında olduğundan dokunma güvenlidir; 12V'a kıyasla aynı güçte yarı akım çektiği için kablo kesiti küçüktür ve uzun mesafelerde voltaj düşüşü daha az olur. Sürücü olarak genellikle sabit akım DC-DC dönüştürücü (örn. AL8805, MP3302) kullanılır.
LED PCB Kullanım Alanları
LED PCB'ler bugün hayatın hemen her alanında karşımıza çıkıyor. Başlıca uygulama alanları:
- Mimari aydınlatma: Bina cephe, peyzaj, otel ve AVM aydınlatması
- Otomotiv: Far, arka stop, gündüz sürüş ışığı (DRL), iç ambiyans
- Sokak ve cadde aydınlatması: Yüksek lümenli Power LED projelerle
- Tarım (horticulture): Bitki büyütme için tam spektrum LED panelleri
- Ekran ve göstergeler: RGB matrisler, dijital billboard, sahne paneli
- Tıbbi cihazlar: Cerrahi aydınlatma, fototerapi, spektroskopi kaynakları
- Endüstriyel makine: CNC tezgah, montaj hattı, kalite kontrol aydınlatması
LED PCB Üretim ve Dizgi Hizmetimiz
Tasarımınız ister tek katlı dekoratif şerit, ister yüksek güçlü sokak armatürü için alüminyum tabanlı MCPCB olsun — üretim, SMD LED dizgi, beyaz solder mask uygulaması ve fonksiyonel test süreçlerini turnkey paket halinde sunuyoruz. Numune adetinden seri üretime kadar tüm hacimlerde, ısı yönetimi için doğru MCPCB sınıfını birlikte seçiyor; LED tedariğinde Cree, Osram, Samsung ve Nichia gibi orijinal markaları kullanıyoruz.
Detaylı süreç için PCB dizgi hizmeti rehberimize göz atabilir, fiyat detayları için PCB baskı fiyatları yazımızı inceleyebilir veya doğrudan Gerber dosyanızı yükleyerek aynı gün net teklif alabilirsiniz.
