PCB dizgi firmaları ne iş yapar?

PCB dizgi firmaları, boş baskı devre kartına elektronik komponentlerin lehimlenmesini yapar. Kapsam tipik olarak stencil hazırlığı, lehim pastası baskısı, SMD komponent dizgisi, reflow lehimleme, THT/dalga lehim, AOI ve gerekirse X-Ray kontrolü, temizleme, fonksiyonel test ve paketlemeyi içerir. Turnkey çalışan firmalar ayrıca komponent tedarikini ve kart temini de üstlenir.

Türkiye'de PCB dizgi firması mı yurt dışı mı seçmeliyim?

Prototip, pilot seri ve orta hacimli işlerde Türkiye'de üretim çoğunlukla toplamda avantajlıdır: revizyon çevrimi günlerle ölçülür, gümrük ve kargo riski yoktur, saha arızasında hızlı müdahale mümkündür. Çok yüksek adetlerde yurt dışı birim fiyatı düşük olabilir ancak stok, nakliye ve gecikme maliyetleri hesaba katılmalıdır.

Küçük adetli dizgi yapan firma bulunur mu?

Evet. Prototip atölyeleri ve orta ölçekli SMT üreticileri 1 adetten itibaren üretim yapar. Bu adetlerde maliyetin büyük kısmı stencil ve hat kurulumudur; birim fiyat yerine toplam parti maliyetine bakmak daha doğrudur.

Bir dizgi firmasının kalitesini nasıl anlarım?

Üç şeye bakın: teklifte IPC-A-610 kabul sınıfının yazılı olması, SPI/AOI/X-Ray kontrol zincirinin hangi adımlarda çalıştığı ve üretim sonrası raporlama (AOI kayıtları, lot izlenebilirliği). Ayrıca üretim öncesi ücretsiz DFM raporu veren firmalar hata oranını baştan düşürür.

Dizgi firmasına hangi dosyaları göndermeliyim?

Gerber (RS-274X), NC Drill, Pick & Place (centroid), BOM ve varsa montaj çizimi ile test talimatı. Dosya seti eksikse teklif süresi uzar ve hata riski artar.

Fiyat teklifleri neden bu kadar farklı çıkıyor?

Çoğunlukla kapsam farkından. Bir teklif DFM, AOI, X-Ray, fonksiyonel test ve kaliteli komponent kaynağını içerirken diğeri sadece dizgi işçiliğini kapsar. Karşılaştırmadan önce kalemleri (stencil/setup, işçilik, malzeme, test, kargo) ayrı ayrı isteyin.

Aynı firmada prototipten seri üretime geçebilir miyim?

Geçebiliyorsanız en düşük riskli yol budur. Aynı hat, aynı stencil ve aynı reflow profili kullanıldığında prototipte doğrulanan sonuç seride tekrarlanır; üretici değiştirmek kalite sürprizi doğurur.

NDA imzalayan firma bulmak zor mu?

Hayır, kurumsal çalışan üreticiler için standart bir uygulamadır. Gerber ve BOM dosyalarınız ticari sırdır; NDA imzalamayan veya dosya saklama politikasını açıklayamayan firmalarla çalışmamak daha güvenlidir.

Satınalma Rehberi · 10 dk okuma

PCB Dizgi Firmaları: Tipleri, Kapasiteleri ve Doğru Seçim

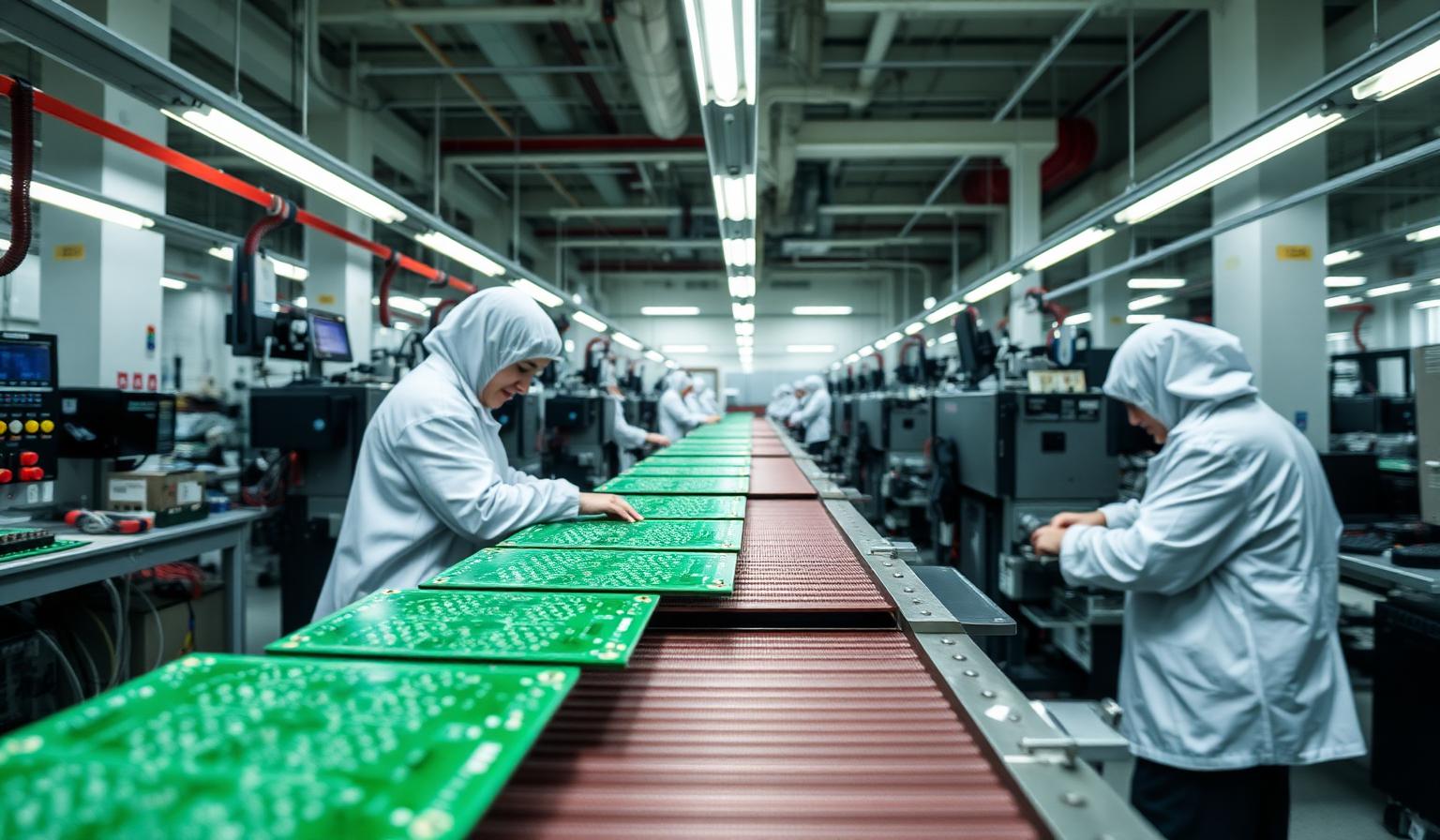

SMT dizgi hattında baskılı devre kartlarını kontrol eden üretim operatörleri

"PCB dizgi firmaları" araması yapan çoğu mühendis aslında tek bir liste değil, kendi projesine uygun üretici tipini arıyor. Türkiye'de faaliyet gösteren dizgi firmaları; tek kişilik prototip atölyelerinden binlerce metrekarelik EMS tesislerine kadar çok geniş bir yelpazede. Adet, kart karmaşıklığı, sertifikasyon ihtiyacı ve teslim takvimi değiştiğinde doğru firma tipi de değişir. Bu rehber, firma kategorilerini kapasite ve maliyet açısından karşılaştırır, şehir bazlı üretim ekosistemine değinir ve teklif alırken kapsamı eşitlemenizi sağlayacak pratik bir yöntem sunar.

Firma tipleri ve hangi projeye uygun

Firma tipi	Uygun proje	Güçlü yönü	Dikkat
Prototip atölyeleri	1–10 adet, hızlı doğrulama	Çok hızlı, düşük kurulum ücreti, esnek	Sınırlı AOI/X-Ray, seri üretime ölçeklenemeyebilir
Orta ölçekli SMT üreticileri	10–5.000 adet prototip + pilot seri	Aynı hatta prototipten seriye geçiş, mühendis erişimi, DFM desteği	Çok yüksek hacimde birim fiyat avantajı sınırlı
Turnkey EMS firmaları	Komponent tedariki dahil uçtan uca üretim	Tek muhatap, tedarik ve stok yönetimi, test ve montaj	Kapsam net yazılmazsa maliyet kalemleri gizlenebilir
Yüksek hacim fabrikaları	10.000+ adet, uzun soluklu seri	En düşük birim maliyet, otomasyon ve kapasite	Düşük adette ilgi ve esneklik düşük, kurulum ücretleri yüksek
Yurt dışı (uzak doğu) üreticiler	Fiyat odaklı yüksek hacim	Birim fiyat düşük, geniş komponent erişimi	Kargo/gümrük süresi, revizyon çevrimi yavaş, saha arızasında müdahale zor

Pratikte projelerin büyük çoğunluğu orta ölçekli SMT üreticileriyle en verimli şekilde yürür: prototipi hızlı çıkarır, DFM geri bildirimi verir ve doğrulanan kartı aynı hatta seri üretime taşır. Kapsamın tamamı için pcb dizgi sayfamıza, fason dizgi modeline ve fason PCB dizgi yazısına bakabilirsiniz.

Kapasite ve altyapı: neye bakılır

Hat donanımı: stencil yazıcı, SPI, pick & place hızı ve besleyici sayısı, reflow bölge sayısı. Ayrıntı için dizgi makinesi rehberi.
Kontrol zinciri: AOI ve BGA/QFN için X-Ray zorunlu mu? AOI ve X-Ray kalite kontrol yazısı kriterleri açıklıyor.
Teknik limitler: en küçük paket (0402 / 0201 / 01005), minimum BGA pitch, maksimum kart boyutu, çift yüz kapasitesi.
Test yeteneği: fonksiyonel test, flying probe veya test fikstürü tasarımı.
Mühendislik desteği: ücretsiz DFM raporu ve atanmış ürün mühendisi. Kriterler için DFM rehberi.

Türkiye'de şehir bazlı üretim ekosistemi

İstanbul

En yoğun üretici kümesi; fiyat ve kalite aralığı çok geniş, referans doğrulaması şart.

İzmir

Organize sanayi bölgelerinde SMT hatları; prototip ve orta hacim için güçlü.

Ankara

Savunma ve havacılık ekosistemine yakın; Class 3 ve izlenebilirlik talebi yüksek.

Bursa

Otomotiv yan sanayi yoğunluğu; seri üretim ve test disiplini öne çıkar.

Konya

Makine ve endüstriyel kontrol kartları; THT ağırlıklı işlerde deneyim.

Manisa

Beyaz eşya ve elektronik üretim kümesi; yüksek hacimli hatlar.

Konum, kargo süresi ve yerinde ziyaret kolaylığı açısından önemlidir; ancak belirleyici olan şehir değil, üreticinin belgelenebilir kalite altyapısıdır. Uzaktan çalışmada dosya seti ve iletişim disiplini farkı kapatır.

Teklif alırken kapsamı eşitleyin

Aynı Gerber ve BOM paketini, aynı adedi ve aynı kabul sınıfını belirterek gönderin; tekliflerde stencil/setup, kart başına işçilik, malzeme, test ve kargo satırlarının ayrı yazılmasını isteyin. Dosya setini hazırlamak için PCB dizgi dosyaları ve üretim öncesi kontrol listesi yazılarını kullanın. Firmaları puanlayarak karşılaştırmak için tedarikçi değerlendirme skorkartı ve firma seçiminde 12 kriter yazımız birlikte okunmalı; maliyet kalemleri için PCB dizgi fiyatları dökümüne bakın.

Kırmızı bayraklar

Dosyalar incelenmeden dakikalar içinde "kesin" fiyat verilmesi.
Teklifte IPC-A-610 sınıfının ve kontrol adımlarının yazmaması.
BGA içeren kartta X-Ray'in opsiyonel bırakılması.
Komponent kaynağının ve distribütör belgesinin açıklanmaması.
Mühendise erişim olmaması, yalnızca satış temsilcisiyle iletişim.
NDA ve dosya saklama politikasının belirsizliği.

Sıkça Sorulan Sorular

Bizimle çalışmak

İzmir Çiğli'deki tesisimizde 1 adet prototipten seri üretime kadar SPI + AOI + X-Ray kontrol zinciriyle, IPC-A-610 Class 3 disipliniyle ve her teklife dahil ücretsiz DFM raporuyla üretim yapıyoruz. Teklif formundan dosyalarınızı yükleyerek 24 saat içinde net fiyat alabilir, hizmetlerimizi inceleyebilirsiniz.
