PCB Tutucu Nedir? Çeşitleri ve Seçim Rehberi
PCB tutucu, baskı devre kartını bir şasi, kasa, ray sistemi veya başka bir mekanik gövdeye sabitleyen bağlantı elemanıdır. Doğru seçilmiş bir PCB kart tutucu; titreşime, ısıl genleşmeye ve montaj toleranslarına karşı kartı koruyarak ürünün saha güvenilirliğini doğrudan etkiler. Bu rehberde tutucu çeşitlerini, montaj yöntemlerini ve mühendislik seçim kriterlerini ele alıyoruz.
PCB Tutucu Ne İşe Yarar?
Bir PCB tutucunun görevi yalnızca kartı "yerinde tutmak" değildir. İyi tasarlanmış bir tutucu dört kritik sorunu aynı anda çözer:
- Mekanik sabitleme: Kartın taşıma, kurulum ve çalışma sırasında titreşimden bağımsız aynı konumda kalması.
- Standoff (mesafe) sağlama: Kartın alt yüzeyindeki SMD bileşenlerin şasiye değmemesi; tipik olarak 5-15 mm hava boşluğu.
- Elektriksel izolasyon: Plastik tipte kart ile metal kasa arasında galvanik izolasyon; metal tipte kontrollü topraklama yolu.
- Servis kolaylığı: Tek hareketle takılıp sökülebilen ray ve klips tipler, bakım süresini düşürür.

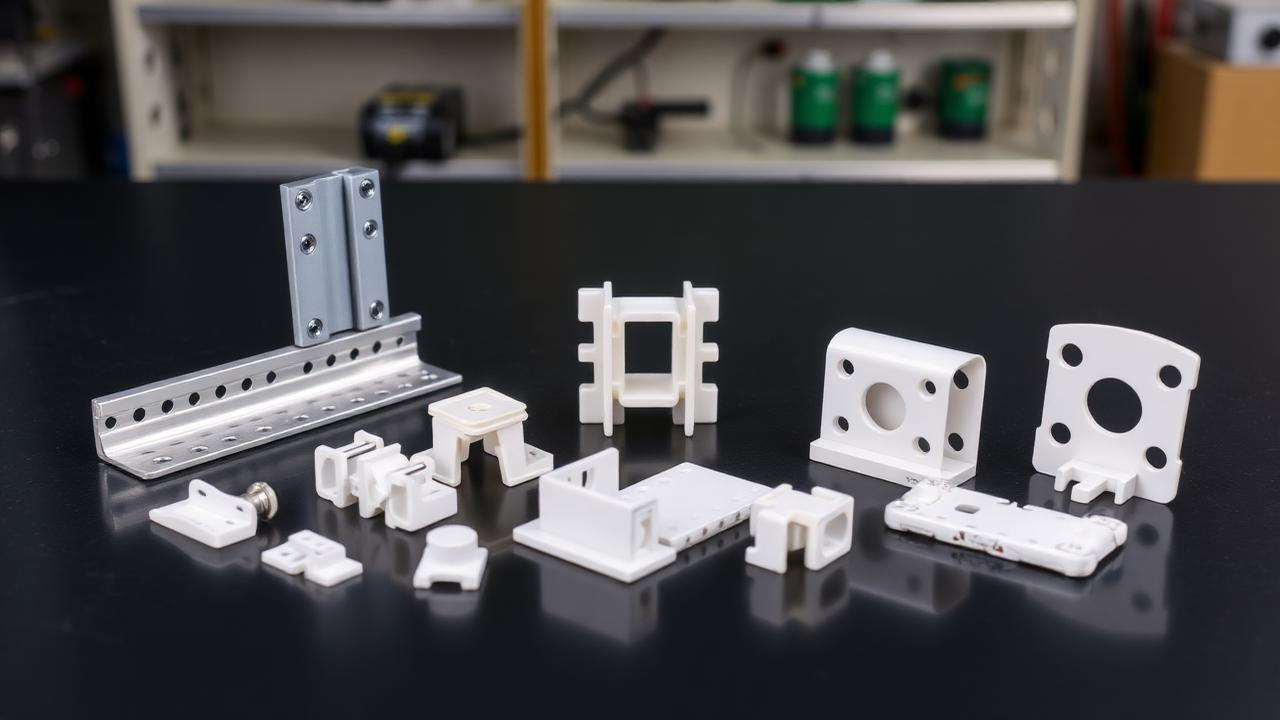

PCB Kart Tutucu Türleri
Piyasada onlarca farklı PCB kart tutucu modeli bulunsa da bunlar üç ana ailede toplanır: ray tipi, klips tipi ve vidalı standoff'lar. Hangisinin seçileceği; uygulama, montaj hızı, servis sıklığı ve titreşim profiline göre değişir.
Ray Tipi (DIN Rail) PCB Tutucu
35 mm standart DIN raya tek hareketle oturan polikarbonat veya alüminyum gövdeli tutuculardır. PLC modülleri, ölçüm-test sistemleri ve modüler endüstriyel kontrol panellerinde yaygındır. Avantajı, kartı raydan çıkarmadan komşu modüllerle yan-yana paketleme imkânıdır; dezavantajı ise yükseklik artışı ve standart DIN ray maliyetidir.
Klips Tipi (Snap-In) PCB Tutucu
Naylon ya da PA66 plastikten üretilen, kart deliğine baskı ile oturup şasiye geçen tutuculardır. Hızlı montaj sağlar (saniyeler içinde takılır), vidaya ihtiyaç duymaz, montaj hattında işçilik maliyetini düşürür. Tüketici elektroniği, beyaz eşya ve düşük titreşimli endüstriyel uygulamalarda standarttır. Kilitli (locking) varyantları artan titreşim direnci sunar.
Vidalı Standoff Tipi PCB Tutucu
Pirinç, paslanmaz çelik veya alüminyumdan dişli silindir şeklinde üretilen klasik tutuculardır. M2.5, M3 ve M4 yaygın metrik ölçülerdir. En sağlam çözüm olduğundan otomotiv, savunma, havacılık ve yüksek titreşimli endüstriyel uygulamalarda zorunludur. Metal standoff, kart toprak düzlemini şasiye bağlamak için aynı zamanda bir EMI yolu işlevi görür.
Doğru PCB Tutucu Nasıl Seçilir?
Tutucu seçiminde aceleci bir karar, kartın altındaki SMD bileşenlerin kırılmasına veya sahada titreşim nedeniyle bağlantı kopmasına yol açabilir. Aşağıdaki adımları sırayla değerlendirin:
- Çevre koşullarını netleştirin: Sıcaklık aralığı, titreşim/şok seviyesi (g), nem, kimyasal maruziyet.
- Mekanik ölçüleri çıkarın: PCB kalınlığı, delik çapı, kenar boşluğu, alt taraf bileşen yüksekliği.
- Montaj yöntemini seçin: Vida (yüksek dayanım), snap-in (hız), ray (modülerlik).
- Elektriksel gereksinimleri belirleyin: Galvanik izolasyon mu, kontrollü topraklama mı?
- Servis senaryosunu düşünün: Saha bakımı için kart ne sıklıkla çıkarılacak?
- Tedarik ve maliyet: Standart ürün vs. özel kalıp; seri büyüklüğüne göre toplam maliyet hesaplayın.
Tasarım ipucu: Tutucu konumları PCB layout aşamasında belirlenmelidir. Sonradan eklenmeye çalışılan tutucu delikleri, bakır izleri veya yüksek hızlı sinyal yollarını zedeleyebilir. Mekanik tasarım ve PCB tasarımı aynı anda yürütülmelidir.
