PCB Baskı ve Dizgi Hizmeti — Tek Tedarikçiden

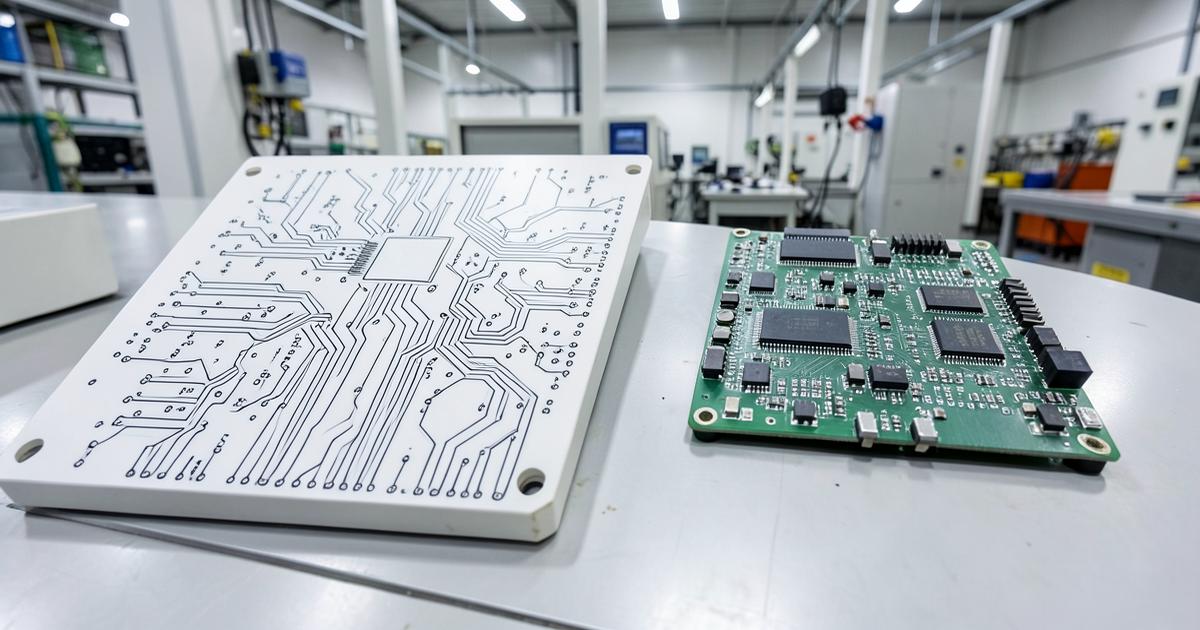

PCB baskı ve dizgi hizmetini tek tedarikçiden almanın en somut faydası, arayüz hatalarının ortadan kalkmasıdır. Kart üreticisi ile dizgi firması ayrı olduğunda; yanlış panel ölçüsü, eksik fiducial, uygun olmayan yüzey kaplaması veya hatalı stencil verisi gibi sorunlar iki taraf arasında gidip gelir ve takvimi haftalarca uzatabilir. Tek elden çalışıldığında kart imalat dosyası daha üretimden önce dizgi hattı kriterlerine göre kontrol edilir.

Süreç, gönderdiğiniz Gerber, BOM ve pick & place dosyalarının DFM analiziyle başlar. Bu aşamada iz genişliği ve boşluk değerleri, delik-halka oranı, soldermask köprüsü, ped geometrisi, panelizasyon yöntemi (V-cut veya mouse bites) ve fiducial yerleşimleri kontrol edilir. Tespit edilen riskler tek raporda size iletilir; onayınız sonrası kart imalatı başlar.

Çıplak kart tarafında FR-4 standart malzemenin yanı sıra yüksek Tg, alüminyum IMS ve esnek seçenekler; 1-8 katman; 1-2 oz bakır; HASL, kurşunsuz HASL, ENIG ve OSP yüzey kaplamaları sunulur. LED aydınlatma ve güç uygulamalarında alüminyum taban, yüksek frekans devrelerinde kontrollü empedans tercih edilir. Kart imalatı tamamlanınca elektriksel test (flying probe veya fikstür) uygulanır.

Dizgi tarafında kart, stencil baskı ve SPI ile başlayan hattımıza girer; pick & place, reflow, AOI, gerekiyorsa X-Ray ve THT/selektif lehim adımlarından geçer. Malzeme tedarikini turnkey modelde biz üstlenebilir ya da fason modelde sizin gönderdiğiniz komponentlerle çalışabiliriz. Son adımda kartlar temizlenir, gerekirse conformal coating uygulanır ve ESD korumalı paketlenerek sevk edilir.

Fiyatlandırmada iki kalem ayrı hesaplanır: kart imalat maliyeti (boyut, katman, yüzey kaplama, adet) ve dizgi maliyeti (bileşen sayısı, BOM satırı, paket zorluğu, test kapsamı). Birlikte sipariş verildiğinde nakliye, ara stok ve kurulum tekrarları ortadan kalktığı için toplam maliyet genellikle ayrı ayrı sipariş vermeye göre daha düşük olur.
